ورودی های دیجیتال قابل برنامه ریزی
مناسب برای واحد اصلی حلقه
8 DI و 5 DO
4 جریان ورودی و 3 ولتاژ ورودی
ضبط کننده خطا
ANSI 50N/51/51N/46/49F/27/59N...
+86-18702106858 / +86-21-69156352

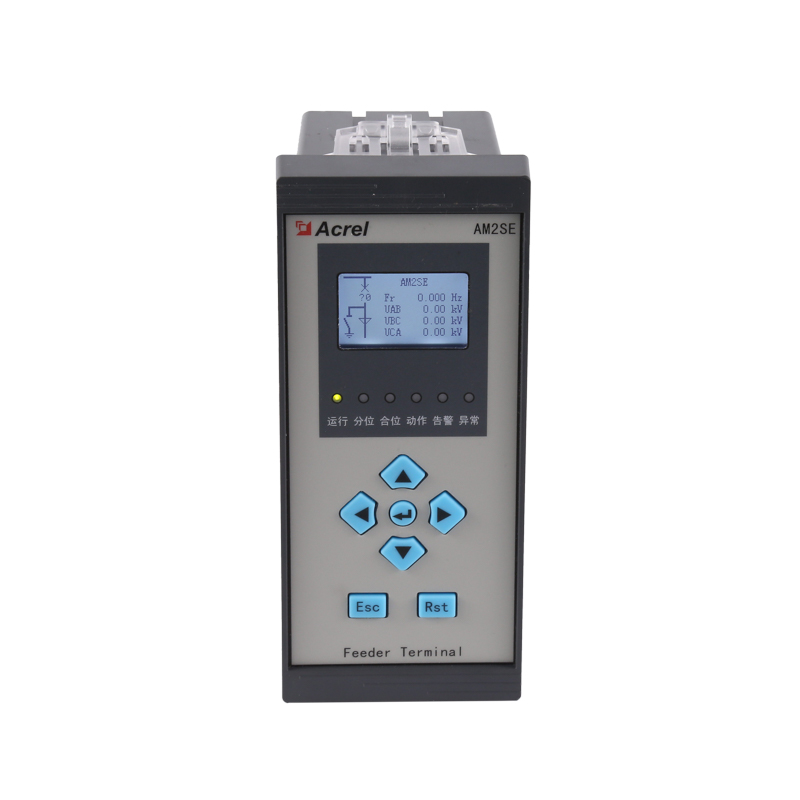

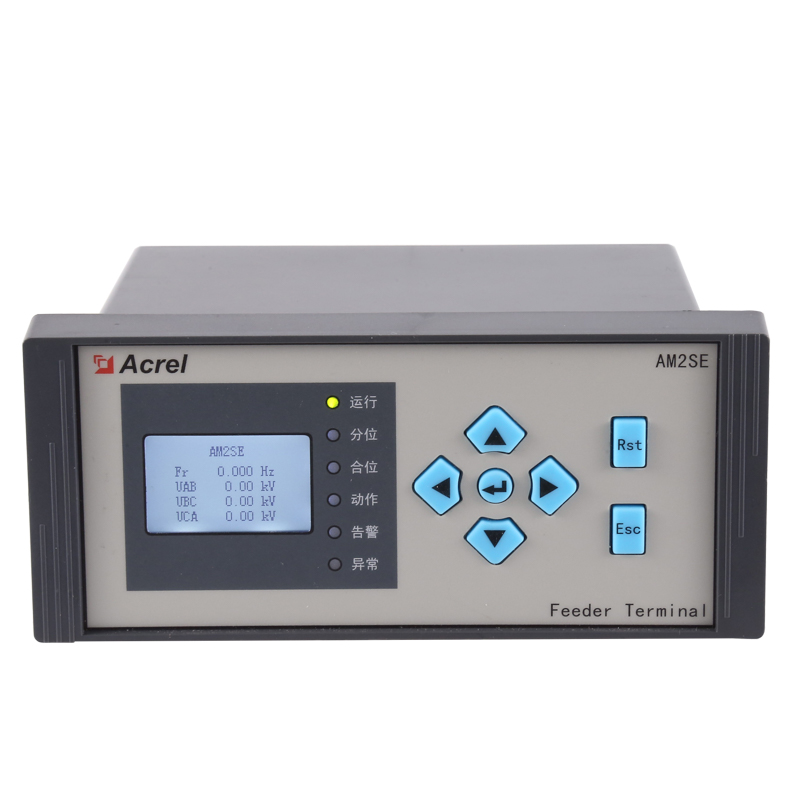

رله حفاظتی Acrel AM2SE یک راه حل بسیار سازگار است که برای کاربردهای ولتاژ متوسط (10 کیلوولت) طراحی شده است. دارای طراحی مدولار با ورودی های دیجیتال قابل برنامه ریزی (8 DI و 5 DO) است که آن را برای واحدهای اصلی حلقه و تابلو برق MV ایده آل می کند. این رله از 4 جریان ورودی و 3 ولتاژ ورودی پشتیبانی می کند که انعطاف پذیری را برای سناریوهای مختلف حفاظت از فیدر فراهم می کند.
مجهز به عملکردهای حفاظتی پیشرفته، AM2SE با استانداردهای ANSI از جمله 50N، 51، 51N، 46، 49F، 27، و 59N مطابقت دارد. این شامل یک ضبط کننده خطا برای تجزیه و تحلیل دقیق رویداد، افزایش قابلیت اطمینان سیستم و راندمان تعمیر و نگهداری است.
این رله گزینه های ارتباطی همه کاره را با پشتیبانی از پروتکل های Modbus-RTU/TCP و IEC 60870-5-103 ارائه می دهد. CPU قدرتمند آن پردازش کارآمد داده ها و ادغام با سیستم های قدرت مدرن را تضمین می کند. علاوه بر این، AM2SE اتصال USB را برای پیکربندی آسان و خروجی های DC 4-20 میلی آمپر قابل برنامه ریزی برای انتقال سیگنال آنالوگ فراهم می کند.
رله حفاظتی AM2SE با طراحی قوی و مجموعه ویژگی های گسترده خود یک انتخاب قابل اعتماد برای محافظت از شبکه های ولتاژ متوسط، تضمین توزیع کارآمد و ایمن برق است.
| پارامترهای فنی | ارزش | |||
| ورودی | اتصال | تک فاز 2 سیم، 3 فاز 3 سیم، 3 فاز 4 سیم | ||
| فرکانس | 45-65 هرتز | |||
| ولتاژ | رتبه بندی: | |||
| تک فاز: AC 100 ولت، 400 ولت | ||||
| سه فاز: AC 3×57.7V/100V(100V)، 3×220V/380V (400V)، 3×380V/660V (660V) (فقط سایز 96) | ||||
| اضافه بار: 1.2 برابر امتیاز {مداوم) : امتیاز 2 برابر برای 1 ثانیه | ||||
| مصرف برق:<0.5VA | ||||
| فعلی | رتبه بندی: AC IA、5A | |||
| اضافه بار: امتیاز 1.2 برابری (پیوسته)؛ امتیاز دهی برابر برای 1 ثانیه | ||||
| مصرف برق:<0.5VA | ||||
| خروجی | انرژی الکتریکی | خروجی mode:open-collector photo-coupler pulse | ||
| ثابت پالس: 10000 Imp/kWh (قابل تنظیم) برای جزئیات بیشتر به نمودار سیم کشی مراجعه کنید. | ||||
| ارتباط | پورت RS485، پروتکل Modbus -RTU، پروتکل DLT645 (نسخه های 07 و 97)، | |||
| نرخ باد 1200 ~ 38400 | ||||
| تابع | سوئیچینگ ورودی | ورودی تماس خشک، منبع تغذیه داخلی؛ اگر مدل KA باشد، AC 220 ولت فعال است. | ||
| سوئیچینگ خروجی | خروجی mode: Relay normally open contact output | |||
| ظرفیت تماس: AC 250V/3A、 DC 30V/3A | ||||
| خروجی آنالوگ | 4 - 20 میلی آمپر | |||
| کلاس دقت | فرکانس:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| منبع تغذیه | AC/DC 85-265V یا DC24V (±20٪) یا DC48V (±20٪) | |||
| مصرف برق≤10VA | ||||
| امنیت | ولتاژ تحمل فرکانس برق | بین منبع تغذیه//خروجی سوئیچینگ// ورودی جریان//ورودی و انتقال ولتاژ// ارتباط //خروجی پالس//سوئیچینگ ورودی AC 2 کیلوولت 1 دقیقه; | ||
| بین منبع تغذیه، خروجی سوئیچینگ، ورودی جریان، ولتاژ ورودی AC 2 کیلو ولت 1 دقیقه؛ | ||||
| بین انتقال، ارتباط، خروجی پالس، سوئیچینگ ورودی AC 1kV 1 دقیقه. | ||||
| مقاومت عایق | ورودی、Output end to machine enclosure >100MΩ | |||
| محیط زیست | دما | کار: -25 درجه سانتی گراد ~ 65 درجه سانتی گراد ذخیره سازی: -40 درجه سانتی گراد ~ 80 درجه سانتی گراد | ||
| رطوبت | ≤93% RH غیر متراکم | |||
| ارتفاع | ≤2500 میلیون دلار دلار | |||
