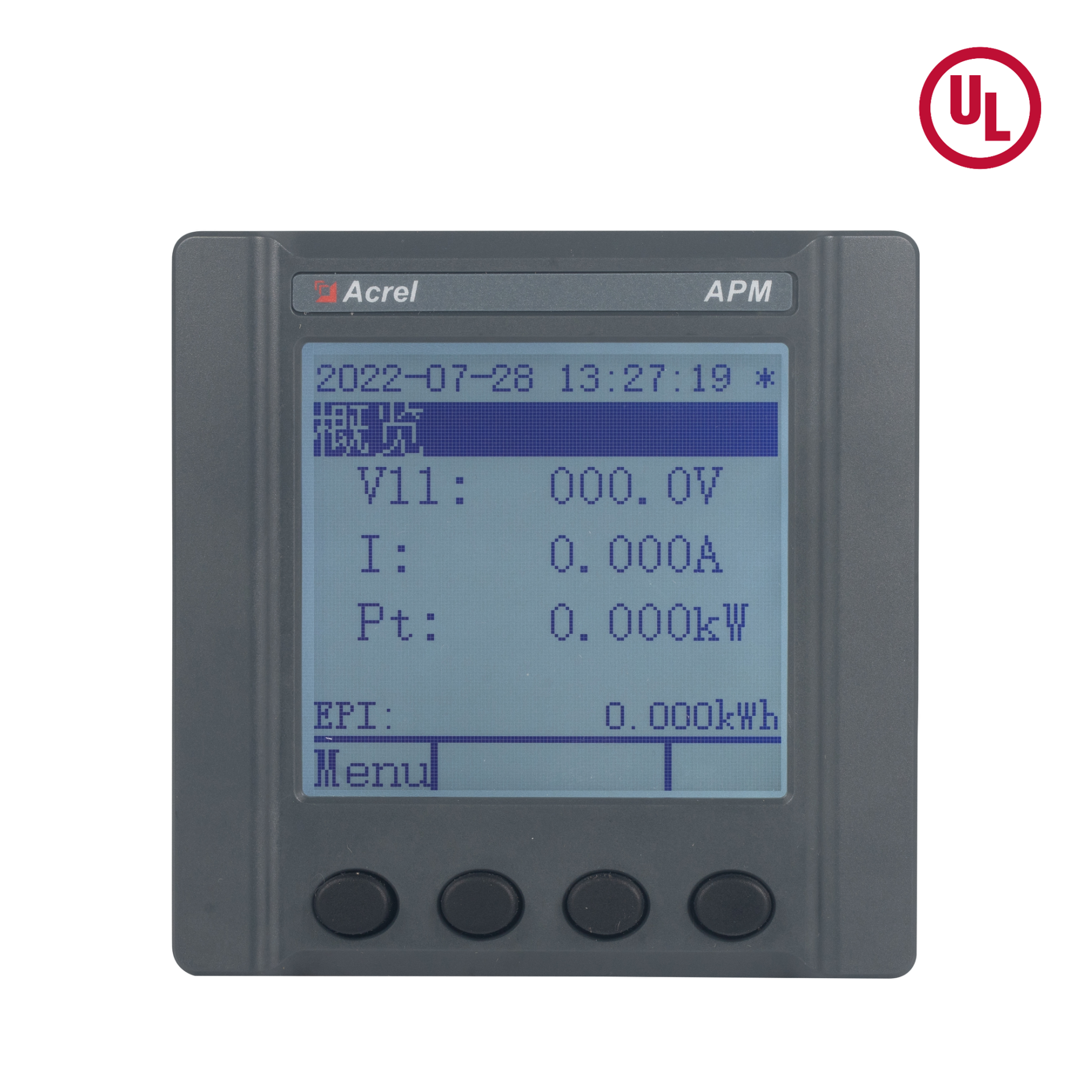

گواهینامه UL
اندازه گیری سه فاز AC
نصب بهینه بر روی ریل یا پنل DIN
4DI/2DO
2-63 هارمونیک
ارتباط RS485
CE ارتباط اختیاری
+86-18702106858 / +86-21-69156352

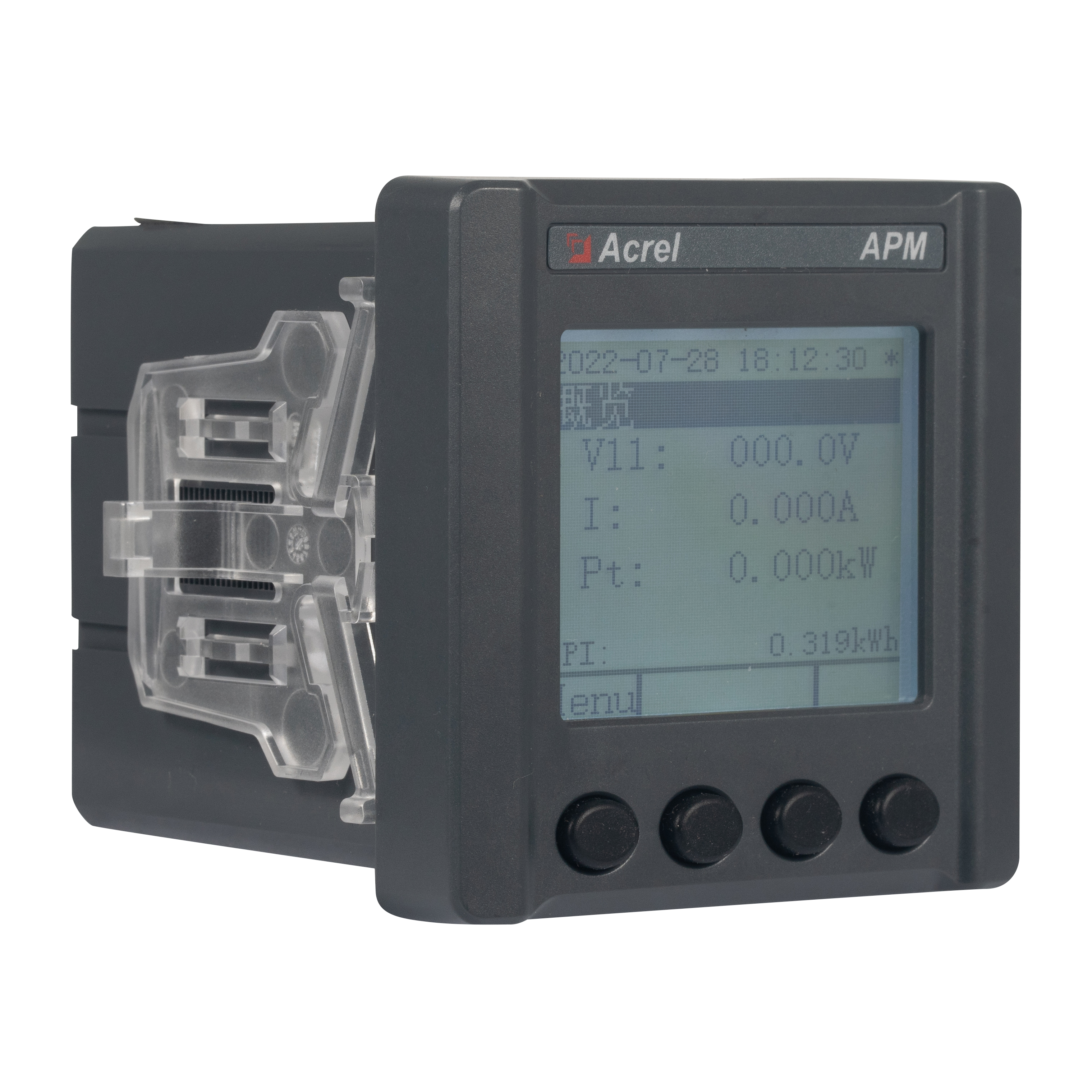

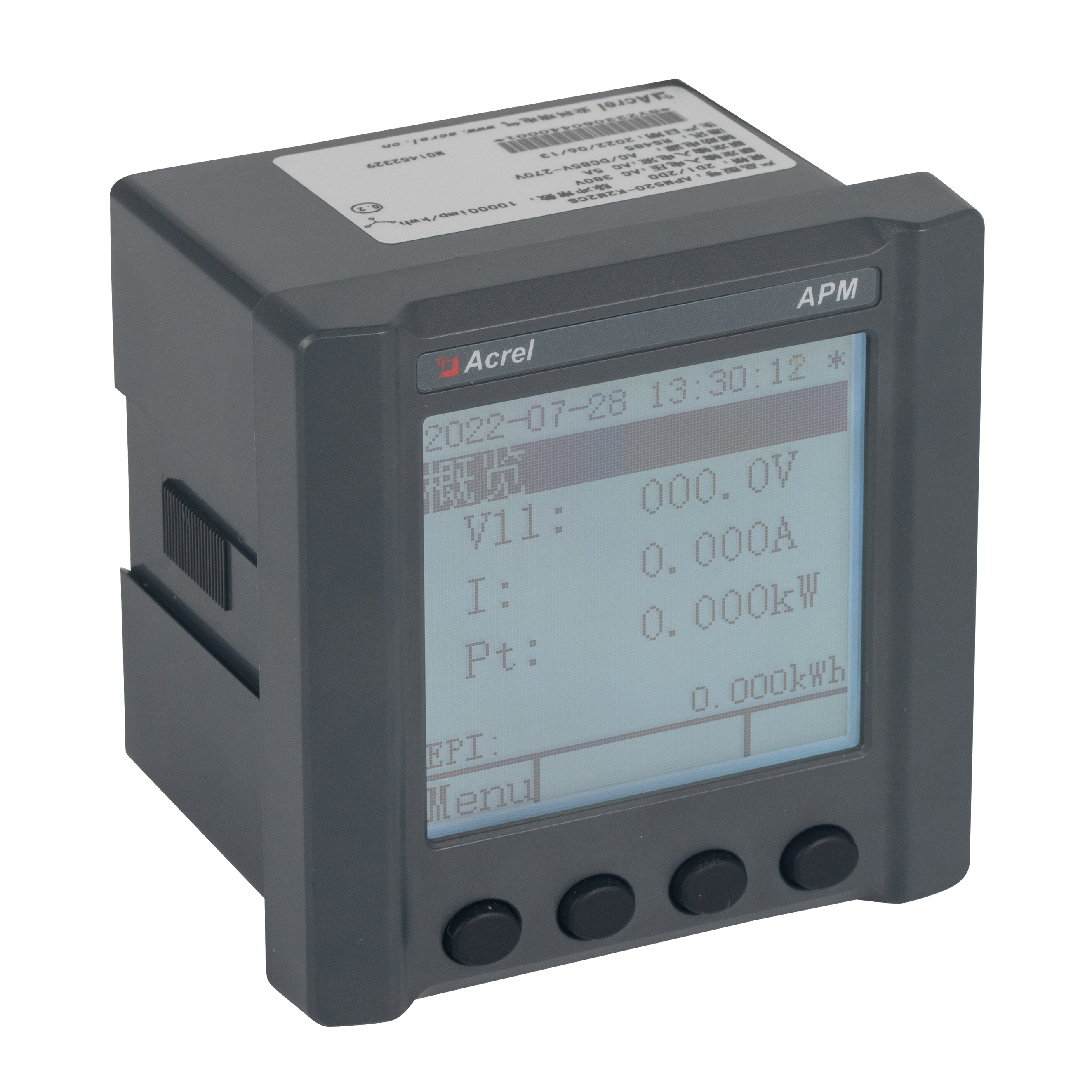

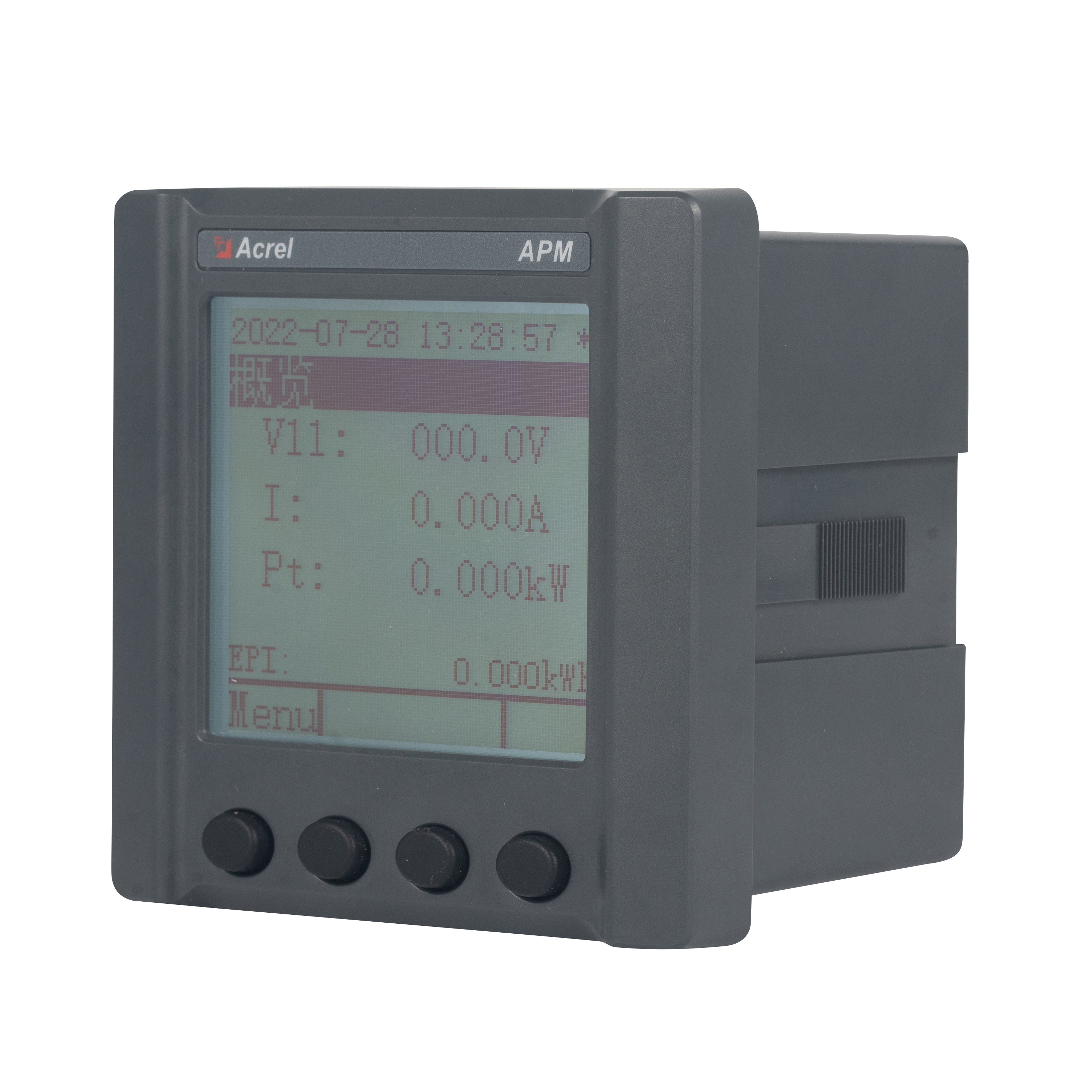

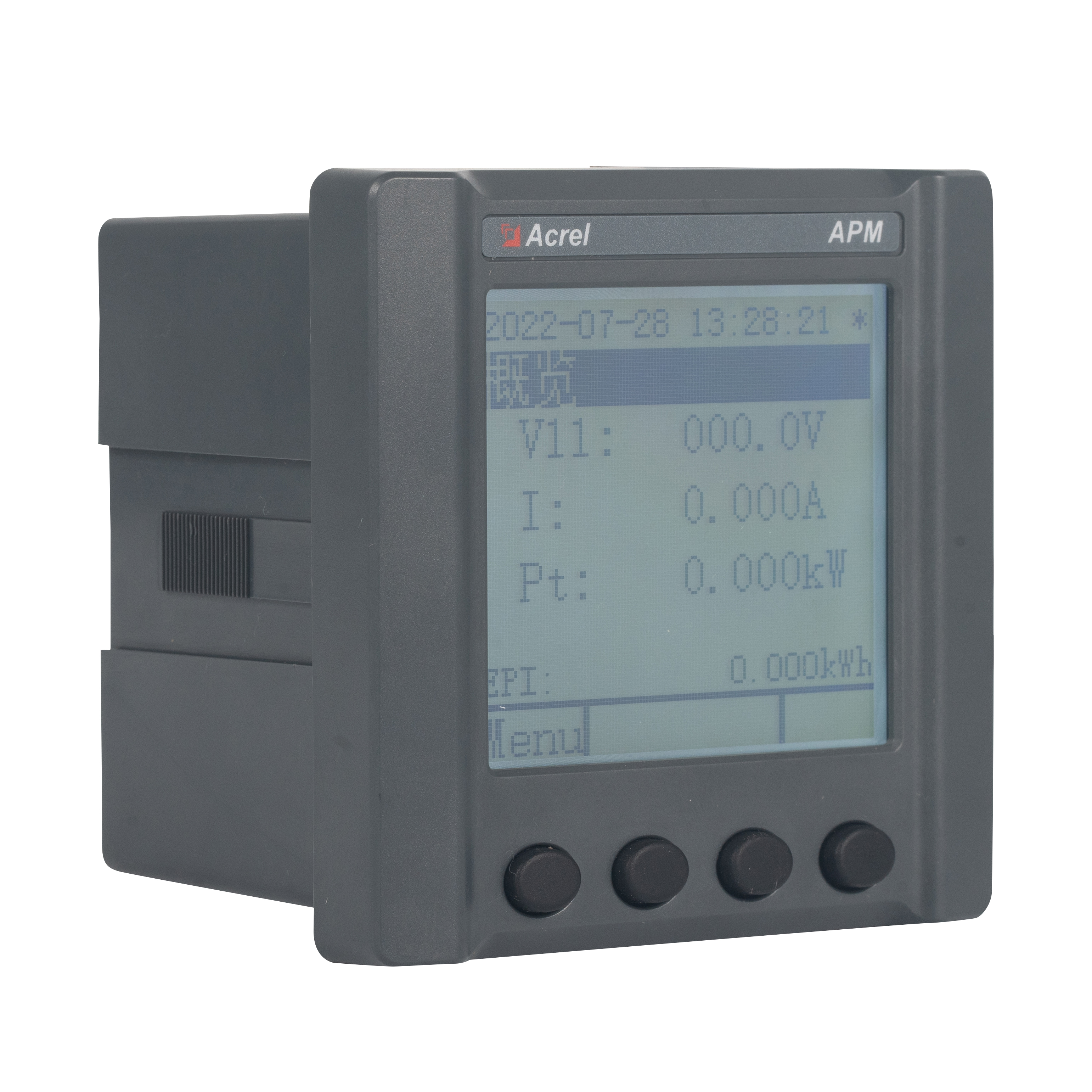

کنتور برق شبکه APM521 (که از این پس متر نامیده می شود) بر اساس استانداردهای بین المللی IEC طراحی شده است که دارای اندازه گیری کامل کمیت الکتریکی، آمار انرژی، تجزیه و تحلیل کیفیت توان، توابع ثبت رویدادها و قابلیت های ارتباط شبکه است. در درجه اول برای نظارت جامع بر کیفیت منبع تغذیه در شبکه های برق استفاده می شود. این سری از کنتورها مجهز به ماژولهای DI/DO و ماژولهای AO هستند که عملکردهای فراوانی را ارائه میدهند و امکان اجرای انعطافپذیر اندازهگیری کامل کمیت الکتریکی و نظارت بر وضعیت سوئیچ در مدارهای الکتریکی را فراهم میکنند.
توابع:
| پارامترهای اندازه گیری شده | اندازه گیری برق کل |
| انرژی چهار ربعی، انرژی الکتریکی راکتیو چهار ربعی، الکتریسیته فاز تقسیم شده، انرژی ظاهری، انرژی چند نرخی | |
| خروجی پالس | کل توان اکتیو، توان راکتیو کل پالس انرژی الکتریکی خروجی |
| تقاضا | جریان سه فاز، توان اکتیو، توان راکتیو، توان ظاهری تقاضای بلادرنگ و حداکثر تقاضا (شامل مهر زمانی)، حداکثر تقاضای ماه گذشته (شامل مهر زمانی). |
| آمار ارزش افراطی | جریان، ولتاژ خط، ولتاژ فاز، توان اکتیو، توان راکتیو و سایر پارامترهای الکتریکی مقادیر شدید این ماه و ماه گذشته (شامل مهرهای زمانی) |
| کیفیت برق | عدم تعادل جریان، ولتاژ خط، ولتاژ فاز |
| زاویه فاز ولتاژ، زاویه فاز فعلی | |
| محتوای هارمونیک کل (فرد، زوج) ولتاژ و جریان | |
| محتوای هارمونیک ولتاژ و جریان (2-63 برابر) | |
| ضریب پیک ولتاژ | |
| فاکتور شکل موج تلفن | |
| ضریب K فعلی | |
| بردار | |
| شکل موج ولتاژ و جریان | |
| ولتاژ اساسی، جریان و ضریب توان | |
| انحراف ولتاژ، انحراف فرکانس | |
| مثبت - ولتاژ دنباله ای، منفی - ولتاژ دنباله ای، ولتاژ توالی صفر | |
| مثبت - جریان توالی، منفی - جریان توالی، صفر - جریان دنباله ای | |
| انرژی الکتریکی منجمد | انرژی الکتریکی منجمد ۲۴ ساعته، انرژی الکتریکی منجمد ۳۱ روزه، انرژی الکتریکی منجمد دسامبر، انرژی الکتریکی منجمد با زمان معمولی |
| ثبت رویداد | رکوردهای DIDO که می توانند 128 رکورد DID آخر را ضبط کنند |
| ثبت زنگ هشدار | آخرین 128 رکورد زنگ هشدار را می توان ثبت کرد |
| ارتباط | Modbus - پروتکل RTU، اساسنامه DL/T 645-2007 |
| ویژگی های اختیاری | ورودی دیجیتال 4 کاناله و خروجی دیجیتال 2 کاناله |
| 2 کانال خروجی آنالوگ 4-20 میلی آمپر | |
| دومین کانال ارتباطی RS485 را با پروتکل Modbus - RTU گسترش دهید | |
| ارتباط اترنت را با پروتکل MODBUS-TCP، پروتکل FTP گسترش دهید |
| مورد | پارامترهای عملکرد | |||
| ولتاژ | ولتاژ نامی (UL, CE) | 66VAC L-N 115VAC L-L | ||
| 230 VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400 VAC L-N 690VAC L-L | ||||
| ولتاژ نامی (CPA) | 3P3L | 3P4L | ||
| 3x100 ولت | 3x57.7/100V | |||
| 3x380 ولت | 3x220/380V | |||
| 3x690 ولت | 3x400/690V | |||
| اضافه بار | امتیاز 1.2 برابر (پیوسته) | |||
| 2 برابر امتیاز برای 1 ثانیه | ||||
| مصرف برق | <1VA | |||
| کلاس دقت | خطا ± 0.2% | |||
| فعلی | جریان نامی (UL, CE) | 1A، 5A | ||
| جریان رتبهبندی شده (CPA) | 0.015-0.075 (6)A (انرژی فعال) | |||
| 3X1(6)A(انرژی راکتیو) | ||||
| اضافه بار | امتیاز 1.2 برابر (پیوسته) | |||
| 10 برابر امتیاز برای 1 ثانیه | ||||
| مصرف برق | <0.2VA | |||
| کلاس دقت | خطا ± 0.2% | |||
| قدرت | فعال، راکتیو، توان ظاهری، خطا ± 0.2% | |||
| فرکانس شبکه | UL، CE | 50 هرتز/60 هرتز، خطا ± 0.2٪ | ||
| CPA | 50 هرتز، خطا ± 0.2٪ | |||
| میزان پاسخگویی | ≤200ms (ولتاژ، جریان، توان) | |||
| ≤1s (انرژی الکتریکی) | ||||
| دسته اندازه گیری | 66ULN(~20%) 115ULL(~20%) CATⅢ | |||
| 230ULN(~20%) 400ULL(~20%) CATⅢ | ||||
| 277ULN(~20%) 480ULL(~20%) CATⅢ | ||||
| 400ULN(~20%) 690ULL(~20%) CATⅡ | ||||
| اندازه گیری | انرژی الکتریکی | انرژی فعال :کلاس D (0.2S) | ||
| انرژی واکنشی (دقت کلاس 2) | ||||
| منبع تغذیه کمکی | AC/DC 85-300 ولت | |||
| مصرف برق≤4W、10VA | ||||
| سازگاری الکترومغناطیسی | ایمنی تخلیه الکترواستاتیک کلاس IV | |||
| ایمنی انفجار سریع الکتریکی کلاس IV | ||||
| ایمنی بالا (شوک) کلاس IV | ||||
| امنیت | قدرت frequency withstand voltage | بین ارتباط و ورودی سیگنال، AC4kV 1 دقیقه | ||
| مقاومت عایق | ترمینال های ورودی و خروجی به بدنه > 500MΩ | |||
| ارتباط | رابط و پروتکل ارتباطی | رابط RS485، پروتکل Modbus RTU | ||
| ارتباط address range | Modbus RTU: 1~ 247； | |||
| نرخ باود | پشتیبانی از 1200bps-38400bps | |||
| محیط زیست | دمای عملیاتی | -40 ℃ تا 70 ℃ | ||
| دمای ذخیره سازی | -40 تا 80 درجه سانتیگراد | |||
| رطوبت نسبی | ≤95% (بدون تراکم) | |||
| ارتفاع | ≥2000m，≤5000mفقط برای منبع تغذیه با محدوده ولتاژ AC/DC 85-265V و ولتاژ زیر 277/480V قابل استفاده است. | |||
| محیط نصب | استفاده در فضای داخلی (محل خشک) | |||
| رتبه بندی IP | IP54 (پانل جلویی)، IP30 (بدنه) | |||
| درجه آلودگی | کلاس 2 | |||
| دسته های اضافه ولتاژ | OVC III | |||
| استاندارد مرجع | UL | CAN/CSA C22.2 NO.61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 No.61010-2-030 | ||||
| UL 61010-2-030 | ||||
| IEC، CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||

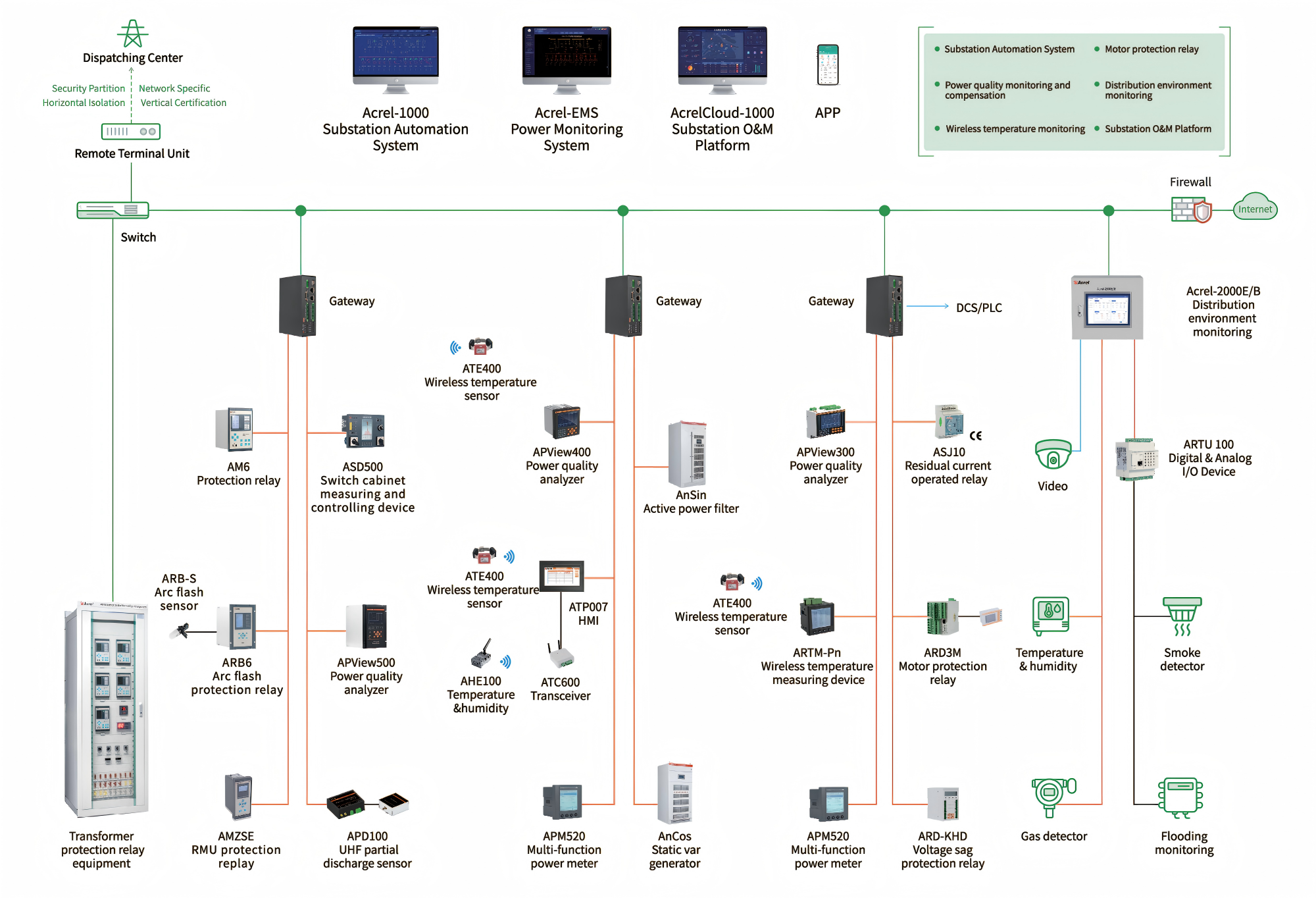

راه حل نظارت بر قدرت

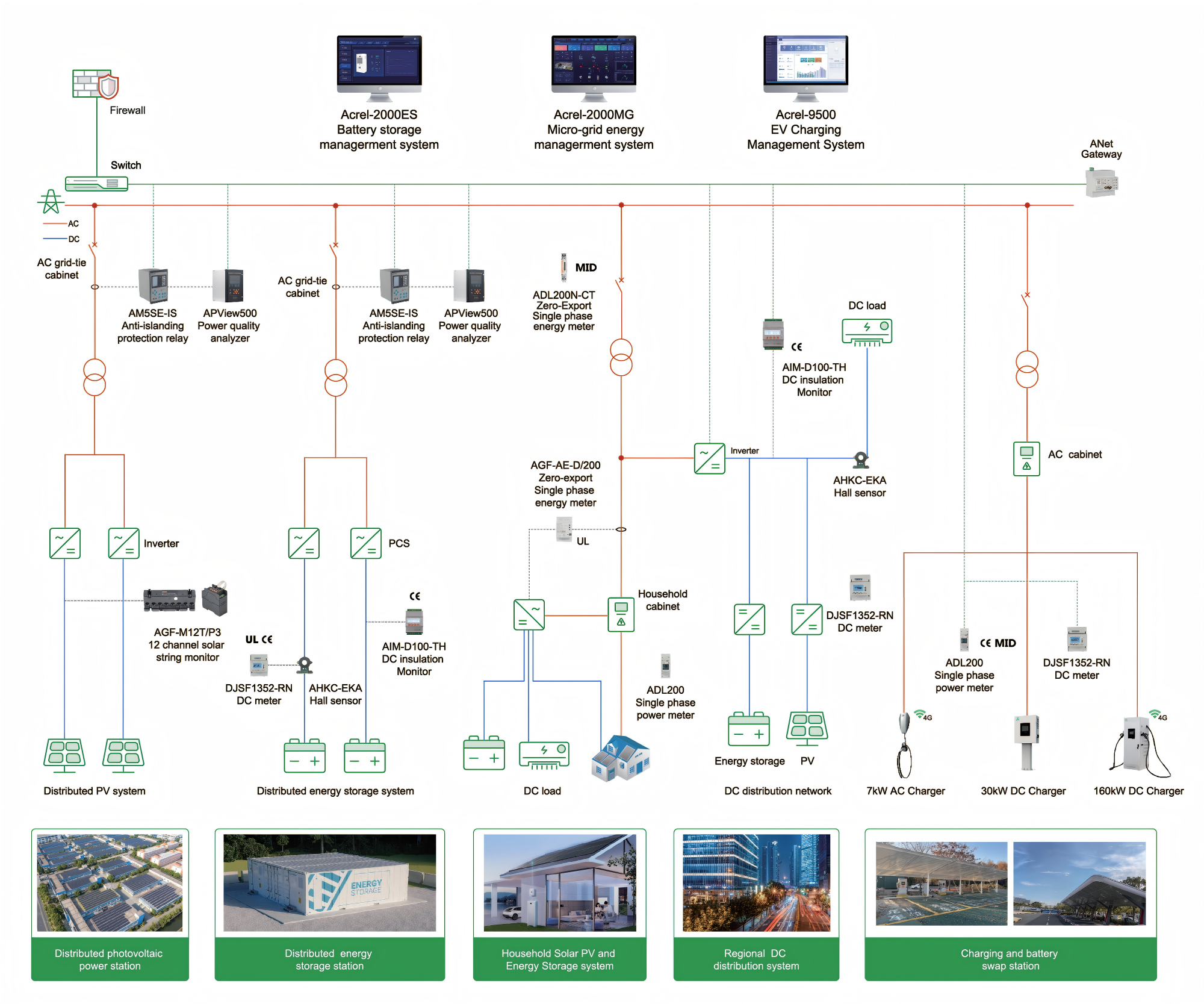

انرژی های تجدیدپذیر
