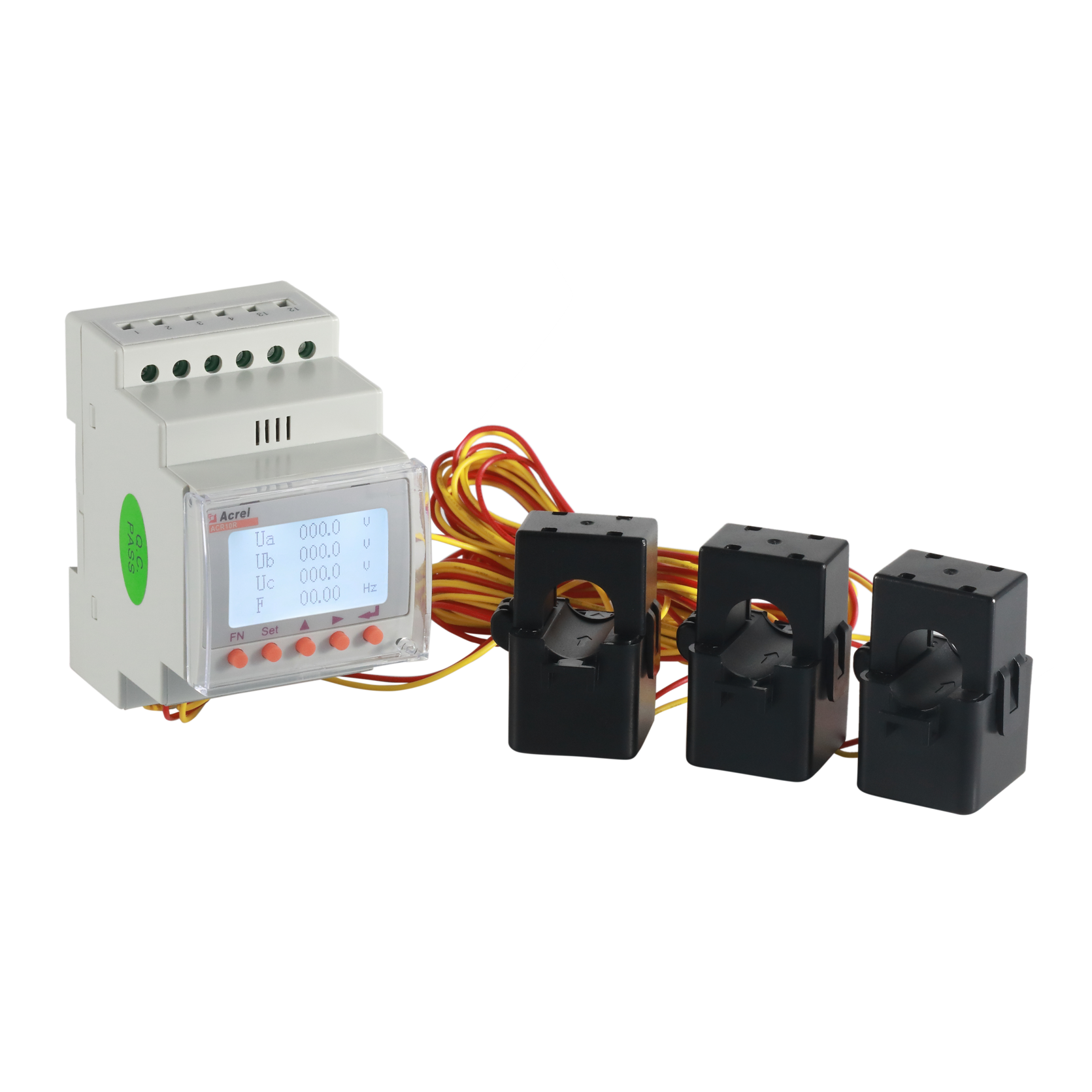

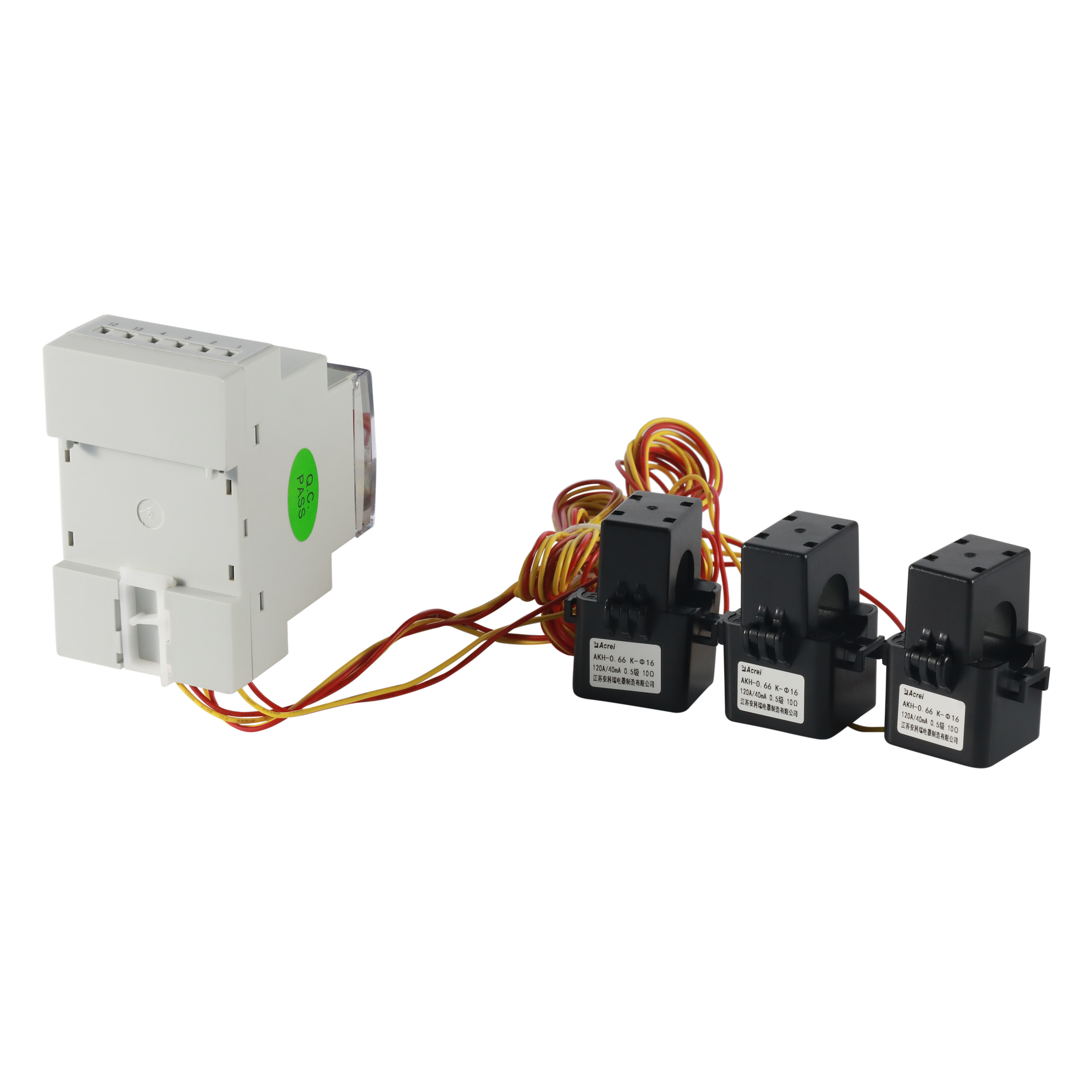

ارتباط اترنت Modbus-TCP AC انرژی سنج سه فاز با سی تی های خارجی

پورت ارتباط اترنت RJ45

پروتکل Modbus-TCP

اندازه گیری سه فاز AC

جریان نامی: 5A توسط CT ها یا 80/120/200A توسط CT های خارجی

ولتاژ نامی: AC 3*230/400V

دارای گواهینامه CE

تماس با ما
قبلی: بدون محصول قبلی
بعدی: کنتور انرژی سه فاز AC دارای گواهینامه UL کلاس دقت بالا 0.2S

+86-18702106858 / +86-21-69156352

[email protected]

  • توصیف کنید

  • ابزار الکتریکی چند منظوره نوع ریلی ACR10R یک دستگاه هوشمند است که برای نظارت جامع انرژی و مدیریت توان طراحی شده است. اندازه گیری دقیق پارامترهای الکتریکی مانند جریان تک فاز/سه فاز، ولتاژ، توان اکتیو، توان راکتیو، توان ظاهری، فرکانس و ضریب توان را ادغام می کند و داده های بلادرنگ را برای سیستم های مدیریت انرژی ارائه می دهد. یکی از ویژگی های برجسته آن پشتیبانی از ارتباط اترنت با پروتکل Modbus-TCP است که امکان ادغام یکپارچه در شبکه های اتوماسیون صنعتی مدرن را فراهم می کند. این ابزار را می توان به راحتی با استفاده از نصب ریل DIN و ترانسفورماتور جریان تقسیم هسته در محل نصب کرد، که نیاز به حذف شینه را از بین می برد و زمان نصب و هزینه های کار را کاهش می دهد. صفحه نمایش LCD و رابط دکمه بصری آن به کاربران اجازه می دهد تا پارامترها را پیکربندی کنند و عملیات را به صورت محلی نظارت کنند، در حالی که خروجی های رله و ورودی های سوئیچ قابلیت سیگنال دهی و کنترل از راه دور را ارائه می دهند. طراحی شده برای محیط های صنعتی پر تقاضا، برای مقاوم سازی با انرژی کارآمد در صنایع پر مصرف انرژی مانند ذوب، تولید آهن و فولاد و نیمه هادی ها ایده آل است. علاوه بر این، از برنامه هایی مانند نظارت بر توان فتوولتائیک توزیع شده و مدیریت تقاضای انرژی پشتیبانی می کند. ACR10R با محدوده دمای عملیاتی گسترده و استانداردهای ایمنی بالا، قابلیت اطمینان، تطبیق پذیری و سهولت استفاده را برای نیازهای مختلف نظارت بر توان ترکیب می کند.

    توابع:

    مدل ACR10R-(DxxT)E4S ACR10R-(DxxT)ES
    تابع
    روش نمایش LCD (ال سی دی میدانی) ■ ■
    پارامترهای اندازه گیری جریان / ولتاژ / فرکانس / ضریب توان ■ ■
    توان اکتیو/راکتیو/توان ظاهری ■ ■
    اندازه گیری توان چهار ربعی ■ ■
    حداکثر تقاضا ■ ■
    اندازه گیری توان پیچیده ■ ■
    ثبت داده ها ثبت رویداد □
    زنگ هشدار □
    ساعت داخلی ■ ■
    ارتباط رابط RS485 ■ ■
    رابط اترنت □
    رابط RJ45 □
    تابع اختیاری (یکی را انتخاب کنید) خروجی رله (2DO) A1 (B1 یا C1)
    (4DI 2DO یا 4DI EP)*
    ارتباط سوئیچینگ ورودی (4DI) ■
    تابع اختیاری (یکی را انتخاب کنید) خروجی پالس (2 کانال) A1 (B1 یا C1)
    (4DI 2DO یا 4DI EP)*
  • مشخصات
  • پارامترهای فنی شاخص ها
    ورودی شبکه سه فاز چهار سیمه
    فرکانس 45 تا 65 هرتز
    ولتاژ ولتاژ نامی: 220 ولت / 380 ولت (400 ولت)
    اضافه بار: 1.2 برابر ولتاژ نامی (پیوسته)؛ 2 برابر ولتاژ نامی به مدت 1 ثانیه
    مصرف برق: کمتر از 0.2 VA
    فعلی رتبه بندی: با ترانسفورماتور خارجی 80A/26.7mA،120A/40mA،200A/66.66mA
    دارای سنسور متقابل داخلی: 5A
    اضافه بار: 1.2 برابر جریان نامی (پیوسته)؛ 10 برابر جریان نامی برای 1 ثانیه
    مصرف برق: کمتر از 0.2 VA
    خروجی برق خروجی mode:Open collector optocoupler pulse, 2-way output
    سه فاز ثابت پالس: 100mp/kWh
    ارتباط رابط RS485، Modbus-RTU، اترنت (اختیاری)
    نمایش ال سی دی
    تابع خاموش کردن صدا ورودی 4 ورودی تماس خشک (اختیاری)
    خروجی خروجی mode: 2-way relay normally open contact output（Optional）
    ظرفیت تماس: AC 250V/3A، DC 30V/3A
    دقت اندازه گیری سطح 0.5، انرژی راکتیو: 2 سطح، سایر: 1 سطح
    منبع تغذیه مصرف برق AC85×265V≤10VA
    ایمنی ولتاژ تحمل فرکانس برق AC2kV بین قدرت//خروجی سوئیچینگ//ورودی جریان و ورودی ولتاژ//ارتباط//خروجی پالس//ورودی سوئیچینگ 1 دقیقه.
    منبع تغذیه//switching output//current input and voltage input between two two AC2kV 1min.
    AC1kV بین ارتباطات//خروجی پالس//سوئیچینگ ورودی دو در دو 1 دقیقه.
    مقاومت عایق ورودی and output to chassis >100MΩ
    محیط زیست دمای کار: -10 ℃ ~ 55 ℃ （دمای کاری محدود: -20 ℃ ~ 65 ℃ ） ； دمای ذخیره سازی: -25 ℃ 70 ℃
    رطوبت نسبی: 5٪ تا 95٪ غیر متراکم. ارتفاع: ≤2500m

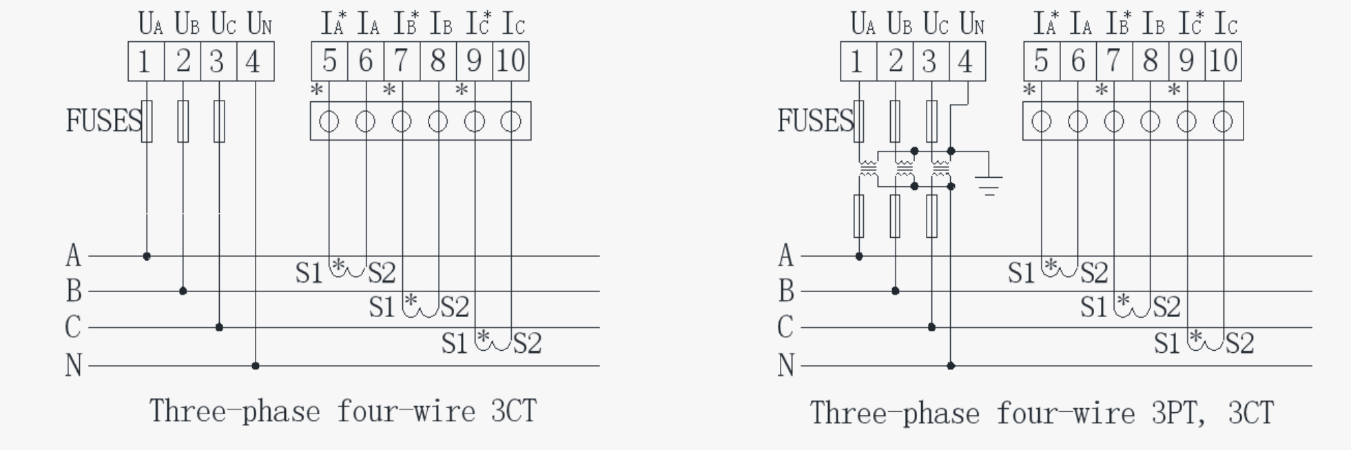

  • نمودار ابعاد و سیم کشی
