جریان نامی: 80A/120A توسط CTs
گواهی MID
100 میلی ثانیه زمان پاسخگویی سریع
ولتاژ نامی: 3*230/400V
کلاس دقت بالا 0.5S
ارتباط RS485
+86-18702106858 / +86-21-69156352

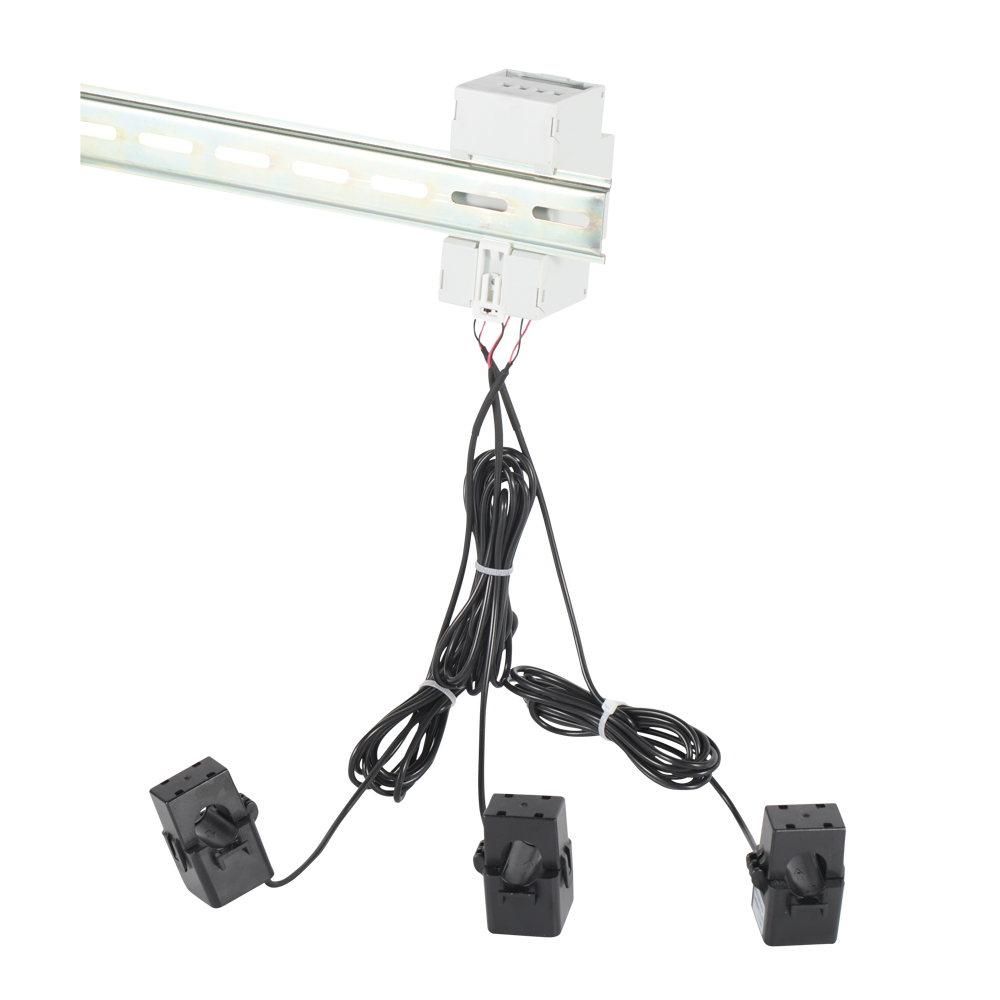

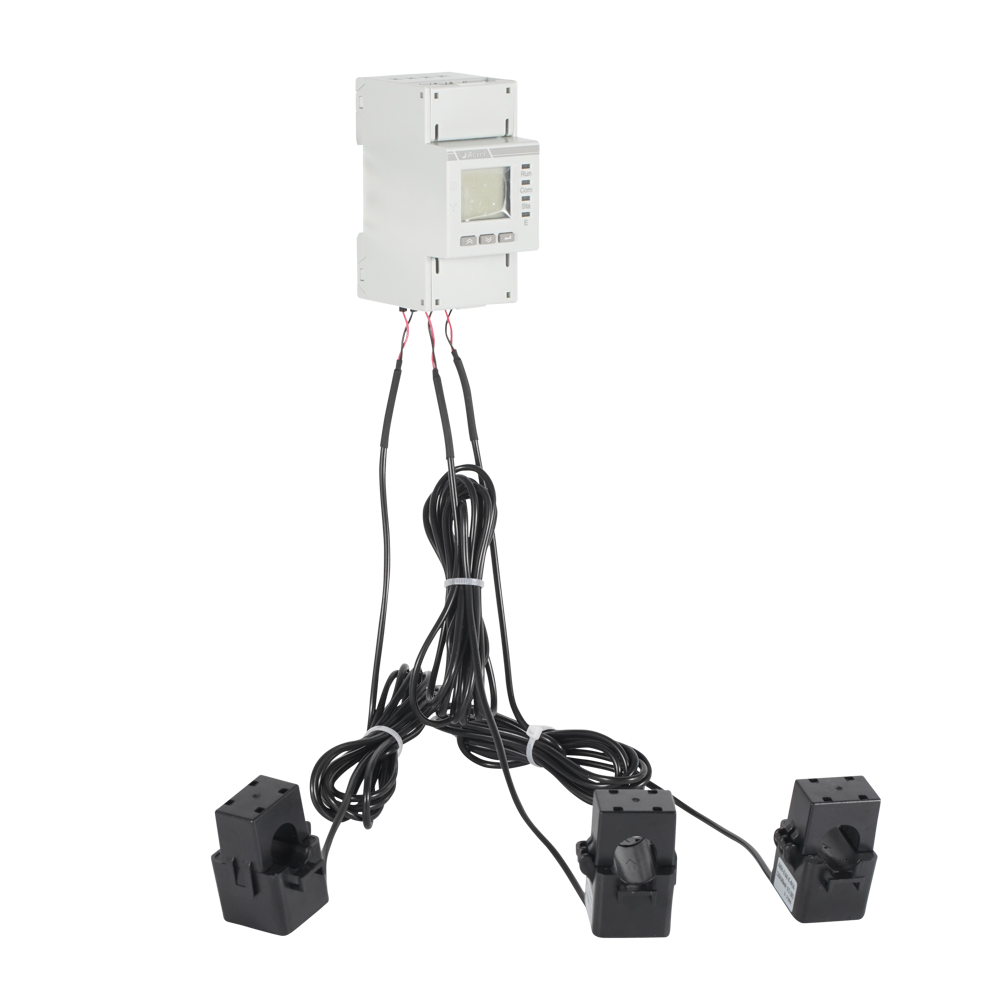

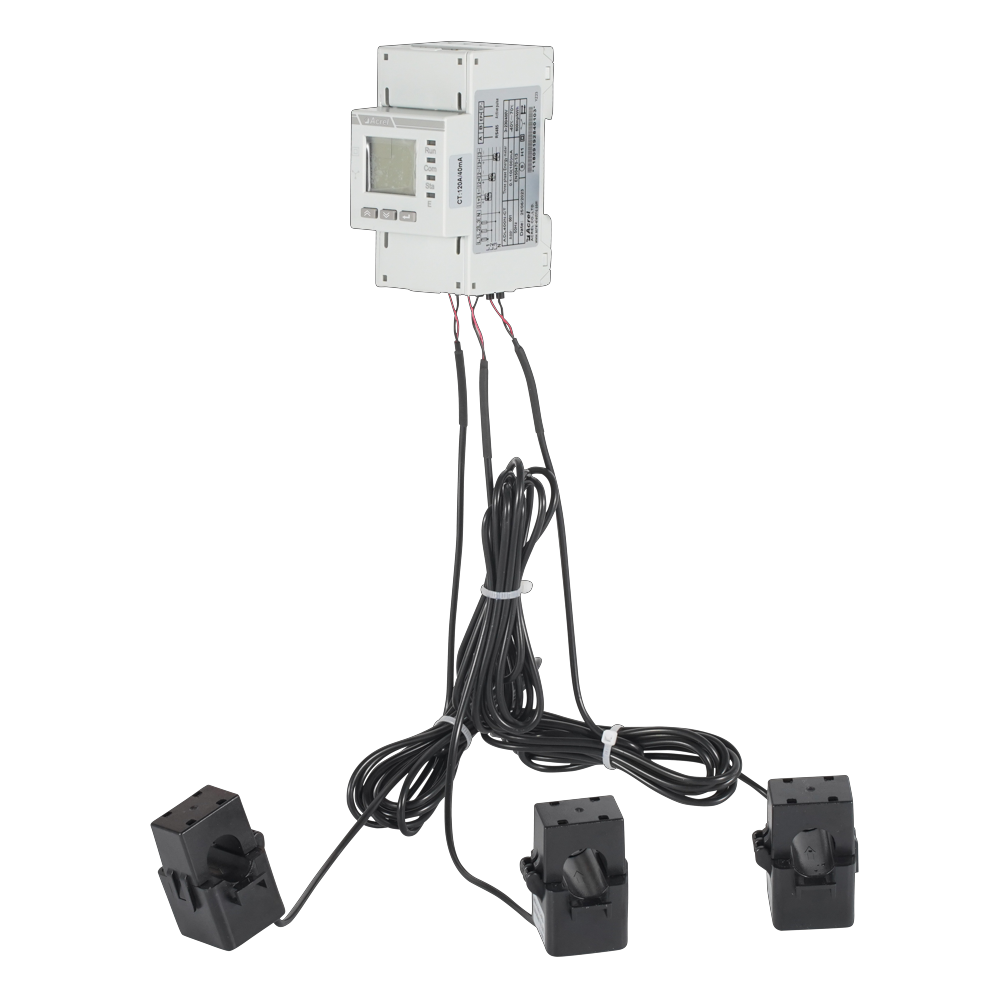

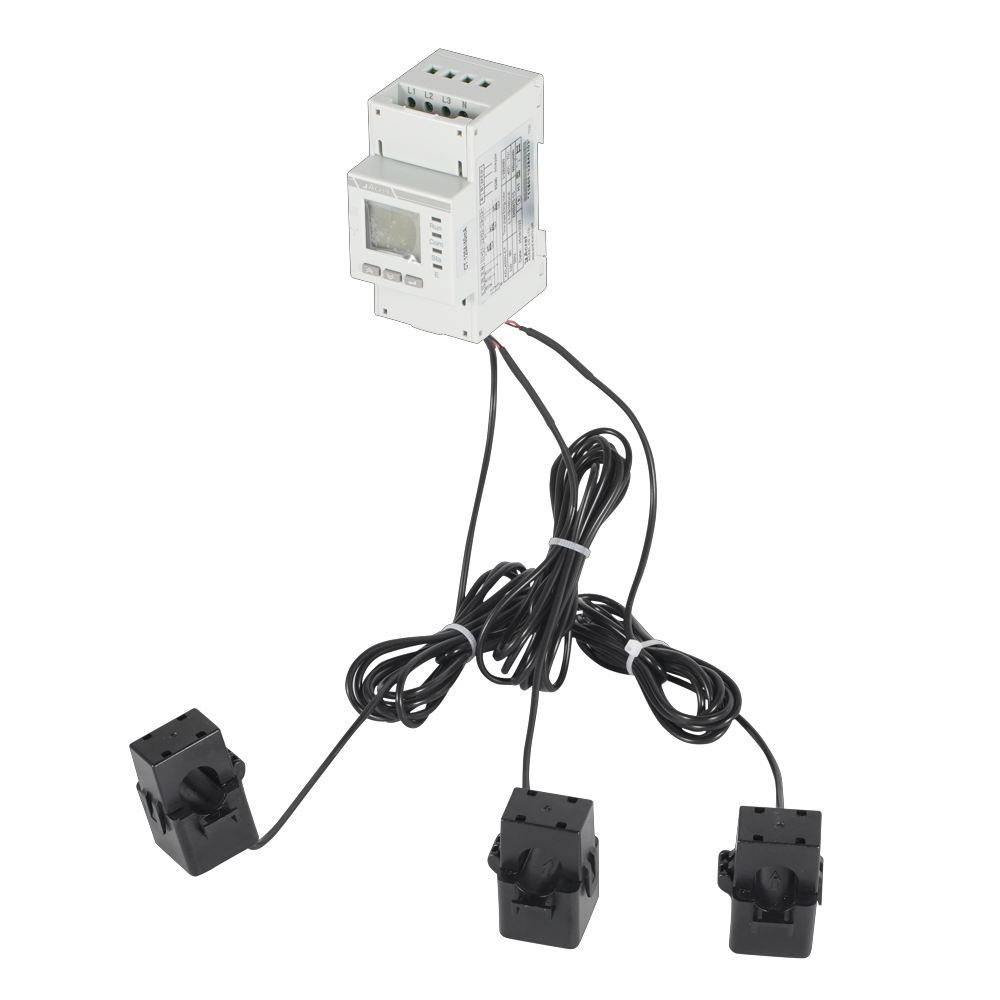

کنتور برق چندمنظوره بر روی ریل DIN سری ADL یک دستگاه هوشمند است که برای سیستمهای تولید انرژی جدید از جمله سیستمهای متصل به شبکه فتوولتائیک، میکرو اینورتر، ذخیرهسازی انرژی و سیستمهای کوپلینگ AC طراحی شده است.
این محصول اندازه گیری با دقت بالا، طراحی فشرده، پاسخ سریع و نصب آسان را ارائه می دهد. این می تواند پارامترهای توان را در حین برقراری ارتباط با اینورترها یا سیستم های مدیریت انرژی (EMS) نمونه برداری، اندازه گیری و نظارت کند. ویژگی های کلیدی شامل جلوگیری از جریان معکوس برق، تنظیم تولید برق، و مدیریت شارژ و دشارژ باتری بر اساس انرژی الکتریکی انباشته و بلادرنگ است.
بهعلاوه، از اندازهگیری دوطرفه و مدیریت انرژی فتوولتائیک توزیعشده خانگی پشتیبانی میکند و استفاده کارآمد و هوشمندانه از انرژی را تضمین میکند.
| مورد | پارامترها | ||
| شماره مدل | ADL400N-CT | ||

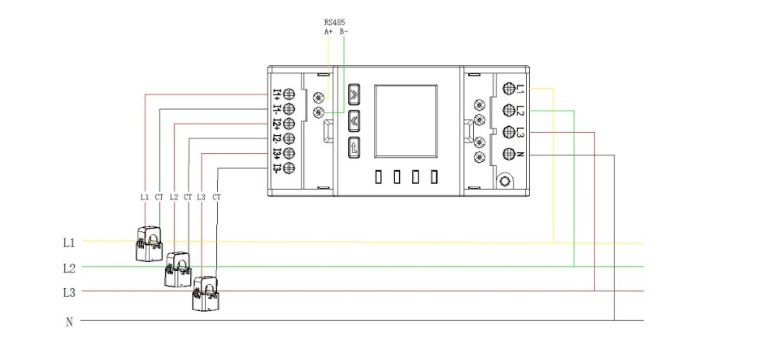

| اندازه گیری | شبکه | سه فاز چهار سیمه | |
| ولتاژ | ولتاژ نامی | سه فاز: 3×230/400 ولت | |
| محدوده ورودی | ± 20% | ||
| اضافه بار | امتیاز 1.2 برابر (پیوسته) | ||
| 2 برابر امتیاز برای 1 ثانیه | |||
| مصرف برق | <2W ، <10VA | ||
| کلاس دقت | خطا ± 0.5% | ||
| فعلی | جریان ورودی | AC 0.5-10 (80)A ، AC 0.5-10 (120)A | |
| اضافه بار | امتیاز 1.2 برابر (پیوسته) | ||
| 2 برابر امتیاز برای 1 ثانیه | |||
| مصرف برق | <1W ، <1VA | ||
| کلاس دقت | خطا ± 0.5% | ||
| قدرت | فعال، راکتیو، توان ظاهری، خطا ±0.5% | ||
| شبکه frequency | 50/60 هرتز، خطا ± 0.5٪ | ||
| میزان پاسخگویی | ≤100ms (ولتاژ، جریان، توان) | ||
| ≤1s (انرژی الکتریکی) | |||
| اندازه گیری category | CAT III | ||
| سطح اضافه ولتاژ | OVC III | ||
| اندازه گیری | انرژی الکتریکی | انرژی فعال ： کلاس B | |
| انرژی واکنشی (دقت کلاس 2) | |||
| مصرف برق | ≤2W | ||
| سازگاری الکترومغناطیسی | E2 | ||
| امنیت | قدرت frequency withstand voltage | بین ارتباط و ورودی سیگنال، AC3kV 1 دقیقه | |
| مقاومت عایق | ترمینال های ورودی و خروجی به بدنه بیش از 100MΩ | ||
| ارتباط | رابط و پروتکل ارتباطی | رابط RS485 و پروتکل Modbus RTU | |
| ارتباط address range | Modbus RTU: 1 ~ 247 ； | ||
| نرخ باود | پشتیبانی از 1200bps-38400bps | ||
| محیط زیست | دمای عملیاتی | -40 ℃ ～ 70 ℃ | |
| دمای ذخیره سازی | -40 ℃ ～ 80 ℃ | ||
| رطوبت نسبی | ≤95% (بدون تراکم) | ||
| "برای محیط های مرطوب مناسب نیست" | |||
| ارتفاع | ≤2000 متر | ||
| استاندارد مرجع | EN IEC 61010-1:2010 الزامات ایمنی برای تجهیزات الکتریکی برای اندازه گیری، کنترل و استفاده آزمایشگاهی - قسمت 1: الزامات عمومی | ||
| EN IEC 61010-2-030:2010 الزامات ایمنی برای تجهیزات الکتریکی برای اندازه گیری، کنترل و استفاده آزمایشگاهی - قسمت 2-030: الزامات خاص برای تجهیزات دارای مدارهای آزمایش یا اندازه گیری | |||
| EN IEC 61326-1:2021 تجهیزات الکتریکی برای اندازه گیری، کنترل و استفاده آزمایشگاهی - الزامات EMC - قسمت 1: الزامات عمومی | |||
| EN IEC 61326-2-1:2021 تجهیزات الکتریکی برای اندازه گیری، کنترل و استفاده آزمایشگاهی - الزامات EMC - قسمت 2-1: الزامات خاص برای آزمایش سازگاری الکترومغناطیسی برای تجهیزات الکتریکی برای اندازه گیری، کنترل و استفاده آزمایشگاهی | |||
| EN 50470-3 تجهیزات اندازه گیری برق (a.c.) - قسمت 3: الزامات خاص - کنتورهای ساکن برای انرژی فعال (شاخص های کلاس A، B و C) | |||
| IP | IP 51 ( باید در یک محفظه دارای رتبه IP مناسب نصب شود ) | ||
| درجه آلودگی | II | ||
| مدرک UC | III | ||
| محیط نصب | استفاده در فضای داخلی | ||
| محافظت از مدرک | کلاس II (عایق دوبل) | ||
| محیط استفاده | کابینت نصب شده (پوسته بیرونی قابل لمس نیست) | ||
| سطح | M1 | ||
| ایمنی سی تی | مقاومت عایق: greater than 1000 MΩ under normal conditions ； | ||
| مقاومت در برابر قدرت الکتریکی: می تواند 4000 ولت، فرکانس برق 50 هرتز را به مدت 1 دقیقه تحمل کند. ； | |||
| تاخیر در شعله: مطابق با سطح UL94-V0 ； | |||
