جریان نامی: 80A/120A توسط CTs
گواهی MID
100 میلی ثانیه زمان پاسخگویی سریع
ولتاژ نامی: AC 230 ولت
کلاس دقت بالا 0.5S

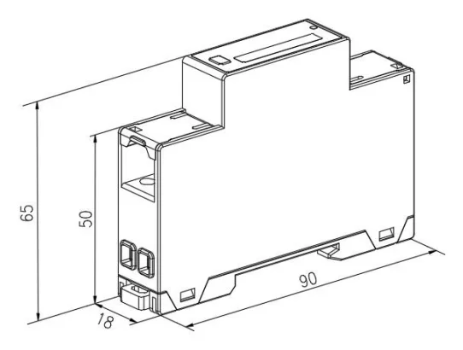

یک ماژول فوق العاده نازک 18 میلی متر
+86-18702106858 / +86-21-69156352

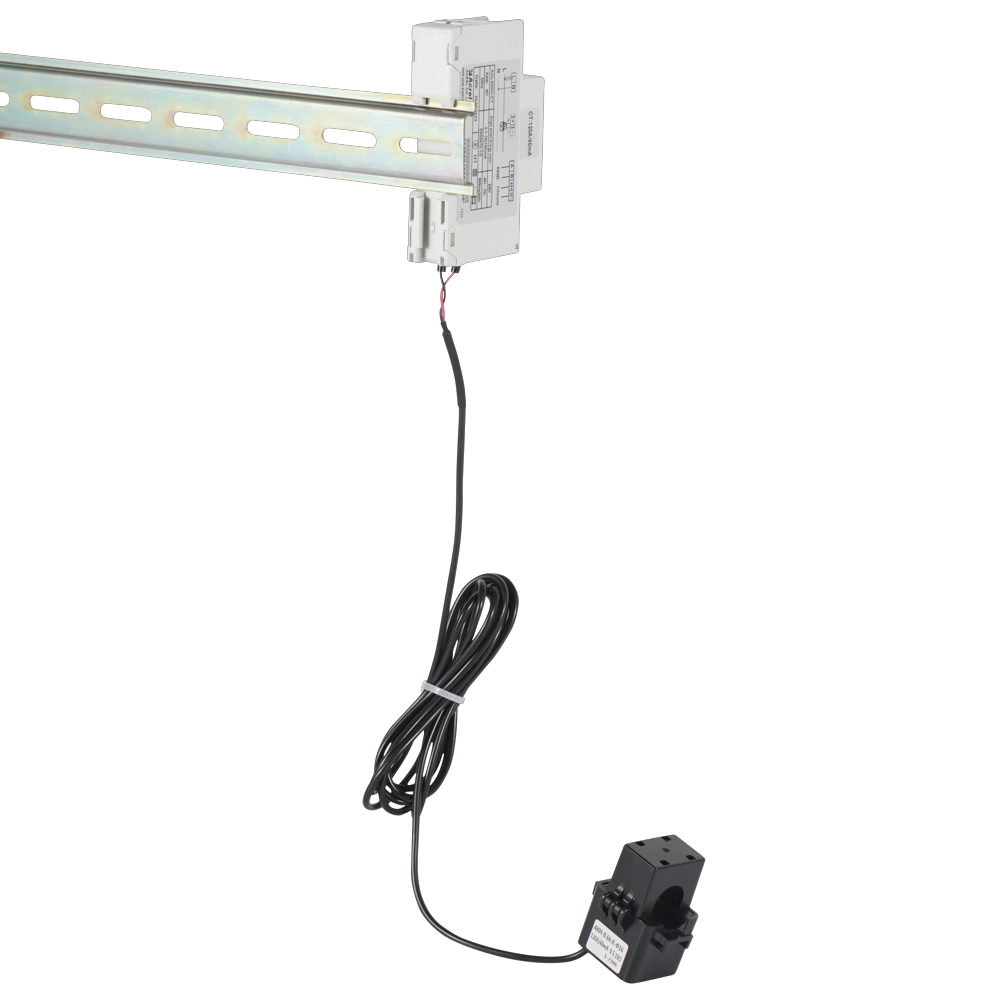

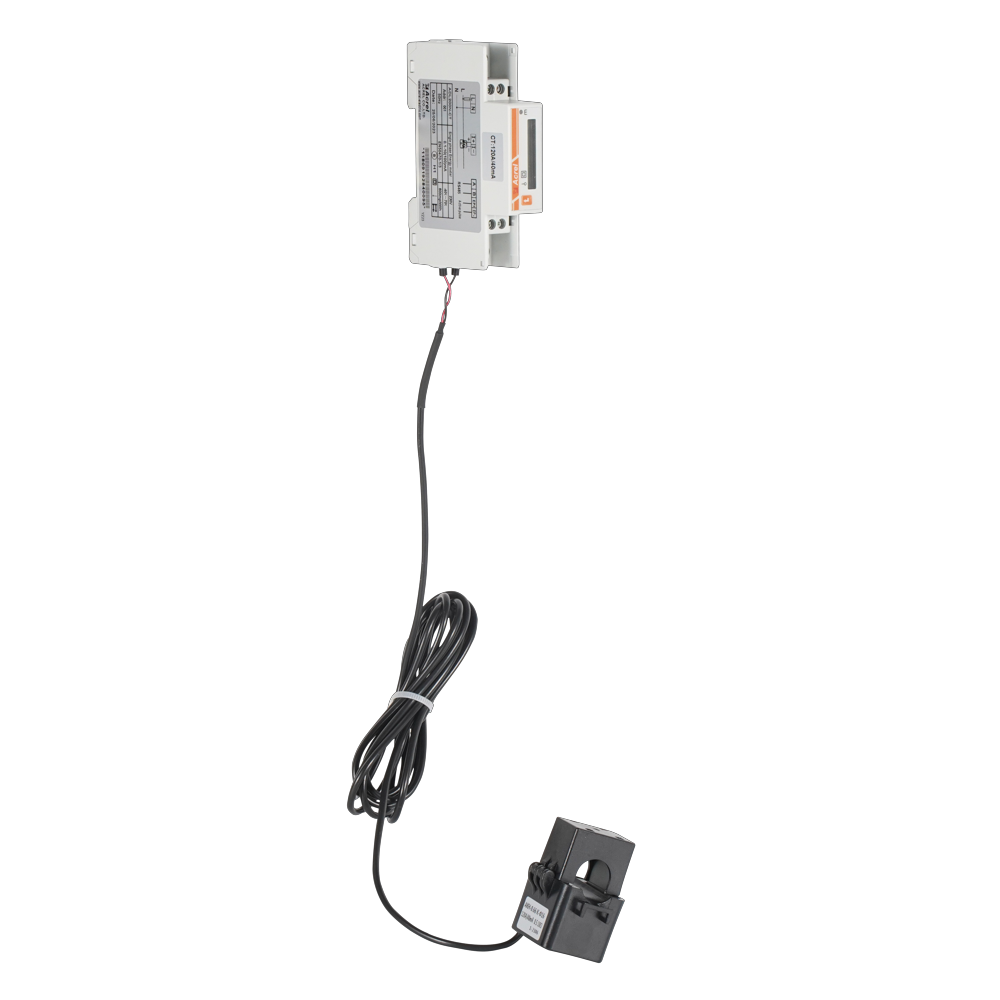

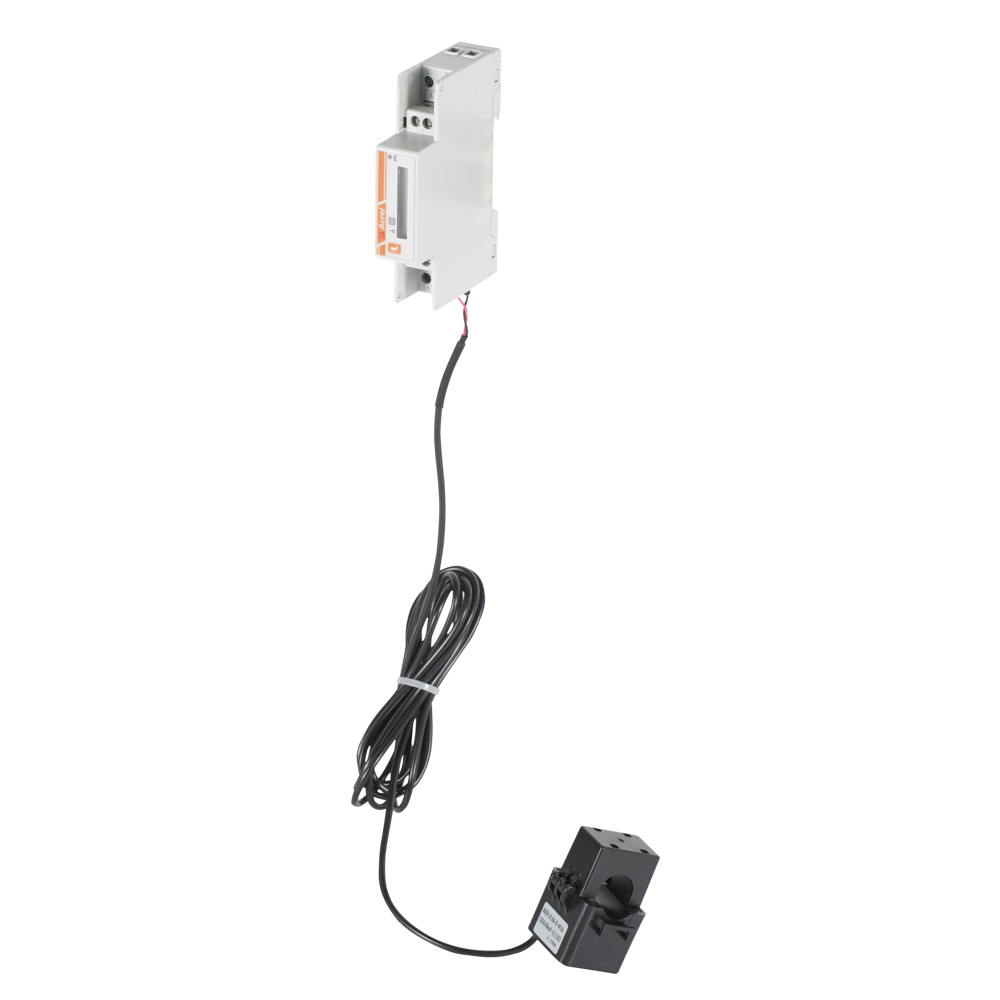

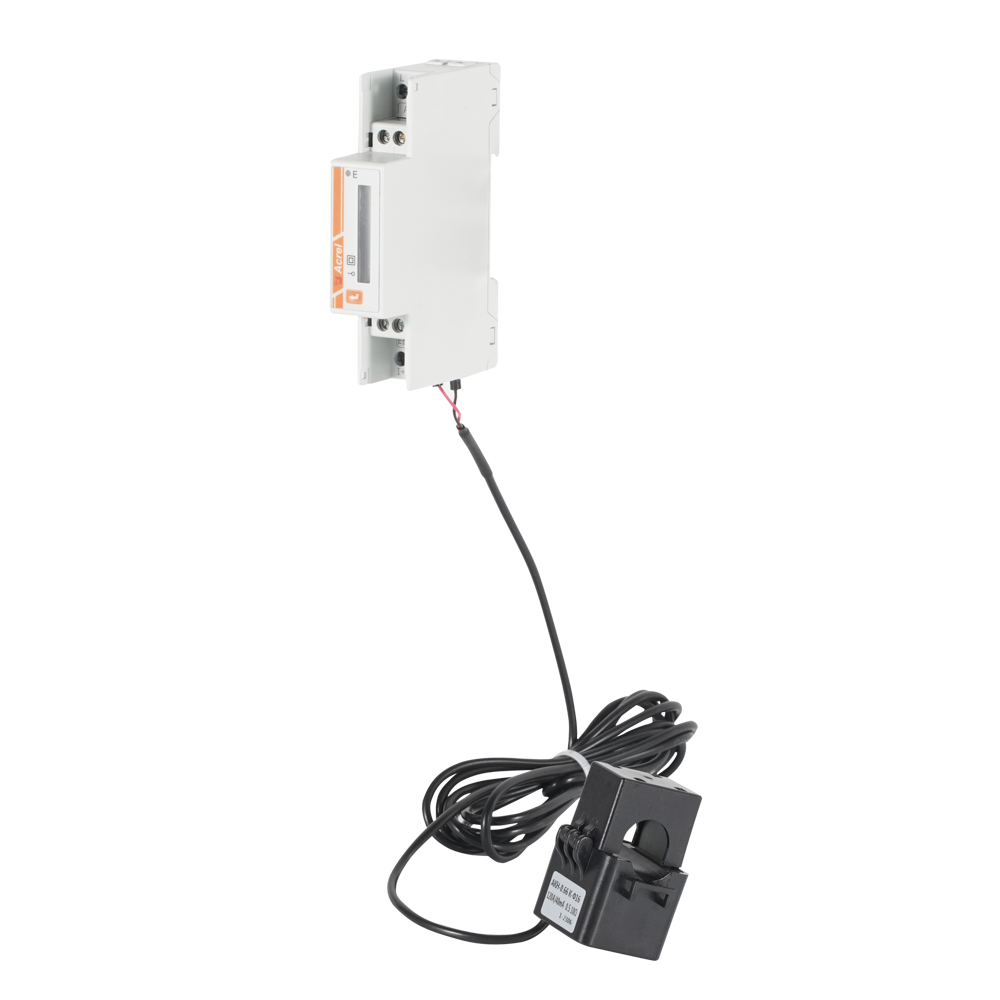

کنتور برق چندمنظوره بر روی ریل DIN سری ADL یک دستگاه هوشمند است که برای سیستمهای تولید انرژی جدید از جمله سیستمهای متصل به شبکه فتوولتائیک، میکرو اینورتر، ذخیرهسازی انرژی و سیستمهای کوپلینگ AC طراحی شده است.
این محصول اندازه گیری با دقت بالا، طراحی فشرده، پاسخ سریع و نصب آسان را ارائه می دهد. این می تواند پارامترهای توان را در حین برقراری ارتباط با اینورترها یا سیستم های مدیریت انرژی (EMS) نمونه برداری، اندازه گیری و نظارت کند. ویژگی های کلیدی شامل جلوگیری از جریان معکوس برق، تنظیم تولید برق، و مدیریت شارژ و دشارژ باتری بر اساس انرژی الکتریکی انباشته و بلادرنگ است.
بهعلاوه، از اندازهگیری دوطرفه و مدیریت انرژی فتوولتائیک توزیعشده خانگی پشتیبانی میکند و استفاده کارآمد و هوشمندانه از انرژی را تضمین میکند.
| مورد | پارامترها | ||
| سری مدل | الفDL200N-سیT | ||
| اندازه گیری | شبکه | تک فاز | |
| ولتاژ | ولتاژ نامی | Aسی 230 V | |
| محدوده ورودی | ± 2 0% | ||
| اضافه بار | امتیاز 1.2 برابر ( مستمر ) | ||
| 2 برابر امتیاز برای 1 ثانیه | |||
| مصرف برق | < 2W ، < 10 VA | ||
| کلاس دقت | خطا ± 0.5% | ||
| فعلی | جریان ورودی | Aسی 0.5-10 (80)A ، Aسی 0.5-10( 120 ) A | |
| اضافه بار | 1.2 بارها رتبه بندی (پیوسته) | ||
| 2 برابر امتیاز برای 1 ثانیه | |||
| مصرف برق | < 1W ، < 1 VA | ||
| کلاس دقت | خطا ± 0.5% | ||
| قدرت | اکتیو، راکتیو، توان ظاهری، خطا 0.5± % | ||
| شبکه frequency | 5 0/ 6 0 هرتز، خطا ± 0.5٪ | ||
| میزان پاسخگویی | ≤100 مترs (ولتاژ، جریان، توان) | ||
| ≤1s (انرژی الکتریکی) | |||
| اندازه گیری category | CAT III | ||
| سطح اضافه ولتاژ | OVC III | ||
| اندازه گیری | انرژی الکتریکی | انرژی فعال ： C دختر ب | |
| انرژی واکنشی ( C دختر 2 accuracy) | |||
| مصرف برق | ≤ 2W | ||
| سازگاری الکترومغناطیسی | E2 | ||
| امنیت | قدرت frequency withstand voltage | بین ارتباط و ورودی سیگنال، AC3kV 1 دقیقه | |
| مقاومت عایق | ترمینال های ورودی و خروجی به بدنه بیش از 100MΩ | ||

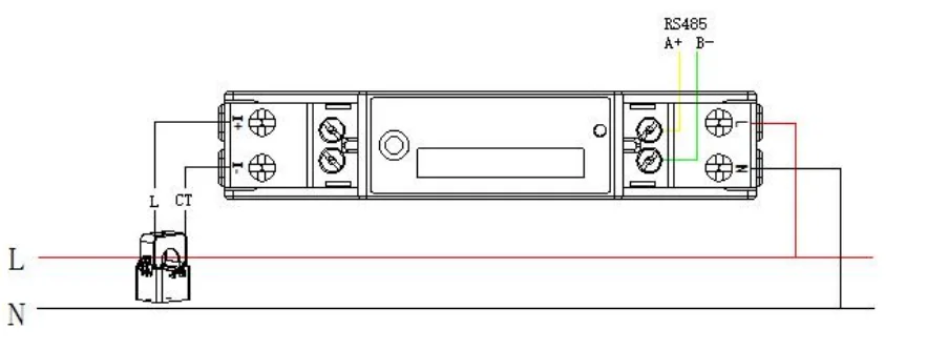

| ارتباط | رابط و پروتکل ارتباطی | رابط RS485 و پروتکل Modbus RTU | |
| ارتباط address range | Modbus RTU: 1 ~ 247 ； | ||
| نرخ باود | پشتیبانی از 1200bps-38400bps | ||
| محیط زیست | دمای عملیاتی | -40 درجه سانتیگراد ～ 70 درجه سانتیگراد | |
| دمای ذخیره سازی | -40 درجه سانتیگراد ～ 8 0℃ | ||
| رطوبت نسبی | ≤95 % (بدون تراکم) | ||
| "برای محیط های مرطوب مناسب نیست" | |||
| ارتفاع | ≤ 20 00m | ||
| استاندارد | EN IEC 61010-1:2010 الزامات ایمنی برای تجهیزات الکتریکی برای اندازه گیری، کنترل و استفاده آزمایشگاهی - قسمت 1: الزامات عمومی | ||
| EN IEC 61010-2-030:2010 الزامات ایمنی برای تجهیزات الکتریکی برای اندازه گیری، کنترل و استفاده آزمایشگاهی - قسمت 2-030: الزامات ویژه برای تجهیزات دارای مدارهای آزمایش یا اندازه گیری | |||
| EN IEC 61326-1:2021 تجهیزات الکتریکی برای اندازه گیری، کنترل و استفاده آزمایشگاهی - الزامات EMC - قسمت 1: الزامات عمومی | |||
| EN IEC 61326-2-1:2021 تجهیزات الکتریکی برای اندازهگیری، کنترل و استفاده آزمایشگاهی - الزامات EMC - بخش 2-1: الزامات خاص برای آزمایش سازگاری الکترومغناطیسی برای تجهیزات الکتریکی برای اندازهگیری، کنترل و استفاده آزمایشگاهی | |||
| EN 50470-3 تجهیزات اندازه گیری برق (a.c.) - قسمت 3: الزامات خاص - کنتورهای ساکن برای انرژی فعال (شاخص های کلاس A، B و C) | |||
| حفاظت از IP | IP 51 ( باید در یک محفظه دارای رتبه IP مناسب نصب شود ) | ||
| درجه آلودگی | II | ||
| UC مدرک | III | ||
| محیط نصب | استفاده در فضای داخلی | ||
| محافظت کنید مدرک | کلاس II (عایق دوبل) | ||
| محیط استفاده | کابینت نصب شده (پوسته بیرونی قابل لمس نیست) | ||
| سطح | M1 | ||
| ایمنی سی تی | مقاومت عایق: greater than 1000 M Ω در شرایط عادی ； | ||
| مقاومت در برابر قدرت الکتریکی: می تواند 4000 ولت، فرکانس برق 50 هرتز را به مدت 1 دقیقه تحمل کند. ； | |||
| تاخیر در شعله: مطابق با سطح UL94-V0 ； | |||
