Acrel راه حل هایی را برای NIO برای O&M دیجیتال ایستگاه های تعویض باتری ارائه می دهد

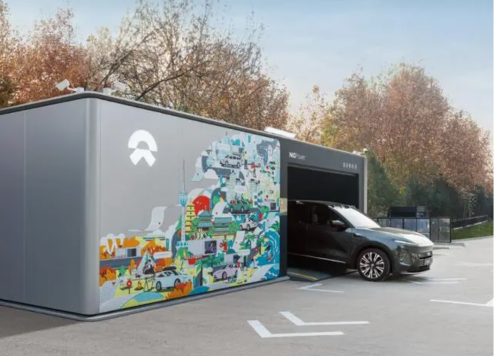

در 23 دسامبر 2023، NIO برنامه مهمی را برای ساخت 1000 ایستگاه تعویض باتری در سال 2024 اعلام کرد و تعداد کل ایستگاه های تعویض NIO را به بیش از 3310 رساند. در سال 2025، NIO قصد دارد یک شبکه تعویض باتری پرسرعت را تکمیل کند که «نه مسیر شمال به جنوب، نه مسیر شرق به غرب و 19 خوشه اصلی شهر» را پوشش می‌دهد و تعداد ایستگاه‌های تعویض جهانی بیش از 4000 است. هدف اولیه این برنامه استراتژیک ارائه خدمات شارژ راحت‌تر و تعویض باتری به مالکان خودرو است. در مقایسه با ایستگاه‌های شارژ سنتی، ایستگاه‌های تعویض باتری NIO می‌توانند شارژ و تعویض باتری را در مدت زمان کوتاهی کامل کنند و راه‌حلی برای تکمیل انرژی سریع‌تر ارائه دهند که به یک نقطه برجسته برای جذب مصرف‌کنندگان خودروهای انرژی جدید تبدیل شده است.

ایستگاه های تعویض باتری دارایی های سرمایه بر هستند که نیاز به سرمایه گذاری مالی قابل توجهی در مراحل ساخت و ساز و بهره برداری اولیه دارند. مدیریت و راه اندازی آنها از طریق یک پلت فرم دیجیتال به وضوح می تواند تجربه کاربر را افزایش دهد و در عین حال هزینه های عملیاتی ایستگاه های مبادله را به طور قابل توجهی کاهش دهد.

مکان پروژه: چین

تماس با ما

PREV: محصول قبلی وجود ندارد
بعدی: سیستم نظارت بر انرژی آنلاین هتل شانگری لا

نمای کلی پروژه

نیازهای مشتری

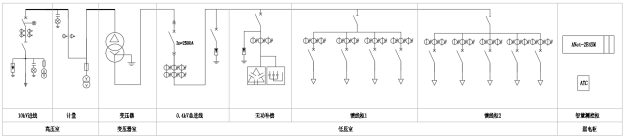

سیستم های توزیع برق ایستگاه تعویض باتری معمولاً از پست های کانتینری استفاده می کنند. اینها از سه محفظه مجزا تشکیل شده اند: ولتاژ بالا، ترانسفورماتور و ولتاژ پایین. ظرفیت الکتریکی آنها از 630 کیلو ولت آمپر تا 1250 کیلو ولت آمپر متغیر است که با اندازه ایستگاه متفاوت است، همانطور که در شکل نشان داده شده است.

NIO الزامات استاندارد شده ای را برای مدیریت هوشمند پست های کانتینری ایستگاه تعویض باتری، تعیین الزامات نظارت برای پارامترهای الکتریکی، دمای نقاط تماس، و پارامترهای محیطی در اتاق ترانسفورماتور و همچنین محفظه های ولتاژ بالا و پایین ایجاد کرده است.

1	دما و رطوبت محیطی	اتاق ولتاژ بالا، اتاق ترانسفورماتور، اتاق ولتاژ پایین	ماژول تشخیص دما و رطوبت	بخاری/پنکه
2	دمای مفصل	بدنه ترانسفورماتور، سر کابل فشار قوی (نقطه اتصال کابینت فشار قوی)، ترمینال فوقانی مدار شکن قاب فشار ضعیف، پایانه پایینی مدار شکن قالبی ولتاژ پایین، شینه فشار پایین	اندازه گیری دمای بی سیم	فن / زنگ هشدار / سفر
3	تشخیص ولتاژ	انتهای ورودی کابین ولتاژ بالا یا انتهای خروجی کابین ولتاژ بالا خروجی، انتهای پایینی سوئیچ اصلی تابلوی توزیع فرعی ولتاژ پایین	رله یا کنتور برق چند منظوره	-
4	تشخیص فعلی	انتهای خروجی کابین ولتاژ بالا یا انتهای خروجی کابین ولتاژ بالا Outfeed، انتهای بالایی سوئیچ اصلی تخته توزیع فرعی ولتاژ پایین، قطع کننده مدار با ولتاژ پایین خروجی، انتهای خروجی کابینت با ولتاژ بالا Outfeed، کابینت PE کم ولتاژ،	رله، کنتور برق چند منظوره	-
5	اندازه گیری انرژی / ضریب توان	انتهای ورودی کابین ولتاژ بالا یا انتهای خروجی کابین ولتاژ بالا Outfeed، انتهای بالایی سوئیچ اصلی تخته توزیع فرعی ولتاژ پایین، قطع کننده مدار با ولتاژ پایین جعبه‌ای قالب‌گیری شده	کنتور برق چند منظوره	-
6	تشخیص هارمونیک	انتهای خروجی کابینت ولتاژ بالا Outfeed	تشخیص هارمونیک Device	-
7	تشخیص دسترسی درب	درهای بیرونی اتاق فشار قوی، اتاق ولتاژ پایین، اتاق ترانسفورماتور، درب داخلی اتاق ترانسفورماتور	سوئیچ محدود	زنگ هشدار
8	تشخیص دود	اتاق ولتاژ بالا، اتاق ترانسفورماتور، اتاق ولتاژ پایین	سنسور دود	-
9	تشخیص غوطه وری در آب	قسمت پایینی پست فرعی اتاق ترانسفورماتور	سنسور غوطه وری در آب	-
10	تشخیص فیوز/حفاظت حالت موج	تابلوی توزیع ولتاژ پایین	محافظ برق با ارتباط	-
11	تشخیص حالت قطع کننده مدار ولتاژ بالا	مدار شکن فشار قوی، کلید ارت فشار قوی، سوئیچ بار فشار قوی، فیوز اصلی ولتاژ بالا، مدار شکن فریم ولتاژ پایین، مدار شکن قالبی ولتاژ پایین، کلید فن	تماس کمکی	-
12	کنترل / نظارت جبران از راه دور	کابینت خازن ولتاژ پایین	دستگاه جبران قدرت خازن	-

راه حل Acrel

پیکربندی تجهیزات و طرح شبکه

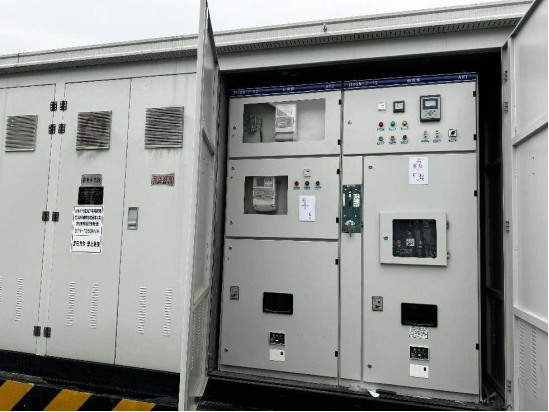

با توجه به الزامات موجود در محل، پست جعبه‌ای مجهز به دستگاه‌های حفاظتی مبتنی بر ریزپردازنده Acrel، دستگاه‌های تشخیص هارمونیک، کنتورهای چند منظوره، سنسورهای دمای بی‌سیم، کنترل‌کننده‌های جبران توان راکتیو و دستگاه‌های جبران خازن هوشمند است. این دستگاه ها از طریق گذرگاه RS485 به دروازه هوشمند ANet-2E4SM واقع در کابینه اندازه گیری و کنترل هوشمند متصل می شوند. در نهایت، داده ها از طریق 4G در پلتفرم مدیریت عملیات و تعمیر و نگهداری ایستگاه تعویض باتری NIO آپلود می شوند.

	محصول	مدل Acrel	تابع	یادداشت ها
1	کنتور انرژی	AMC73-AI3	کنتور جریان سه فاز	مدارهای خط ورودی 0.4 کیلو ولت، نمایش جریان سه فاز
2	کنترل کننده جبران توان	ARC-28F/Z-USB-L	مجهز به 28 گروه خازن برای جبران جداگانه و ترکیبی، کنترل سوئیچینگ خودکار برای دستیابی به ضریب توان هدف.	کابینت جبران خازن قدرت
3	خازن هوشمند	AZC-SP1/450	خازن هوشمند، جبرانی جداگانه یا ترکیبی قابل انتخاب، مجهز به رابط ارتباطی شبکه RJ45، سازگار با کنترل کننده جبران توان برای جبران توان راکتیو.	جبران توان 0.4 کیلو ولت
4	گیرنده سنسور دمای بی سیم	ATC450-C	داده ها را از حسگرهای دمای بی سیم دریافت می کند و از طریق رابط RS485 در دروازه هوشمند آپلود می کند.	اندازه گیری دمای بی سیم
5	سنسور دمای بی سیم	ATE400	دمای اتصالات کابل ولتاژ بالا، پایانه های بالایی قطع کننده های مدار ولتاژ پایین، پایانه های پایینی قطع کننده های مدار قالب گیری ولتاژ پایین و شینه های ولتاژ پایین را کنترل می کند.	اندازه گیری دمای بی سیم
6	واحد جمع آوری مقدار سوئیچ	ARTU100	مجهز به حداکثر 32 کانال برای جمع آوری سیگنال های مخابراتی، داده ها را از طریق ارتباط RS485 در دروازه آپلود می کند.	مجموعه مخابرات
7	دروازه هوشمند	ANet-2E4SM	دروازه محاسبات لبه، سیستم لینوکس تعبیه شده، پشتیبانی از ارتباطات سوکت، ارائه رمزگذاری AES و احراز هویت MD5، پشتیبانی از انتقال مداوم داده، پشتیبانی از Modbus، Modbus TCP، DL/T645-1997، DL/T645-2007، 101، 1043، و پروتکل ها.	داده هایی مانند برق، محیط زیست و غیره را جمع آوری، تبدیل و قضاوت منطقی می کند.
8	ماژول گسترش دروازه	ANet-M4G/M485	می توان با دروازه هوشمند ANet-2E4SM برای گسترش ارتباطات بی سیم 4G یا رابط RS485 استفاده کرد.	ماژول گسترش دروازه
9	سنسور دما و رطوبت	/	دما و رطوبت اتاق ولتاژ بالا، اتاق ترانسفورماتور و محیط های اتاق ولتاژ پایین را جمع آوری می کند و داده ها را از طریق ارتباط RS485 در دروازه آپلود می کند.	پارامترهای زیست محیطی
10	دسترسی به در، غوطه وری در آب، دود، موج	/	از طریق سیگنال های کمیت سوئیچ به واحد جمع آوری کمیت سوئیچ متصل می شود.	پارامترهای زیست محیطی

پلت فرم

از آنجایی که NIO یک پلت فرم عملیات و تعمیر و نگهداری ایستگاه تعویض باتری ایجاد کرده است، داده‌های پست کانتینری این پروژه توسط دروازه هوشمند ANet-2E4SM جمع‌آوری شده و در قالب مورد نیاز در سکو آپلود می‌شود. این دروازه با یک سیستم تعبیه شده، جمع آوری داده های محلی، قضاوت منطقی، تبدیل پروتکل، رزومه نقطه شکست، رمزگذاری داده ها و پروتکل های قابل تنظیم را ارائه می دهد و از یکپارچگی یکپارچه با پلتفرم های سطح بالاتر اطمینان حاصل می کند.

پلت فرم عملیات و تعمیر و نگهداری الکتریکی Acrel EMS همچنین برای بهره برداری و نگهداری پست کافی است. می‌تواند به داده‌های هزاران پست کاربر، از جمله پارامترهای الکتریکی و داده‌های محیطی مانند جریان، ولتاژ، قدرت، وضعیت سوئیچ، دمای ترانسفورماتور، دما و رطوبت محیط، غوطه‌ور شدن در آب، دود، ویدئو و کنترل دسترسی متصل شود. در صورت بروز ناهنجاری، سیگنال های هشدار را از طریق SMS و APP در عرض 10 ثانیه ارسال می کند. این پلتفرم وظایف عملیاتی و نگهداری را از طریق برنامه تلفن همراه به پرسنل اختصاص می‌دهد و اجرای وظایف را با استفاده از موقعیت‌یابی BeiDou دنبال می‌کند تا فرآیند حلقه بسته را تشکیل دهد، کارایی را افزایش داده و امکان تشخیص و اصلاح به‌موقع نقص را فراهم می‌کند.

وب سایت های آزمایشی: http://cloud.acrel.cn
حساب کاربری: acrel
رمز عبور: 123456

نتایج و مزایای پروژه

مانیتورینگ قدرت

پلت فرم بهره برداری و نگهداری (O&M) داده ها را از سیستم توزیع برق پست کانتینری از طریق شبکه 4G جمع آوری می کند. این داده ها شامل جریان، ولتاژ، توان، انرژی و وضعیت سوئیچ است که داده های لحظه ای و تاریخی را در پست ارائه می دهد.

آمار انرژی

این پلتفرم آمار انرژی زمان استفاده را ارائه می‌دهد که مصرف انرژی و هزینه‌ها را در دوره‌های اوج، شانه و خارج از پیک تحلیل می‌کند. گزارش های روزانه، ماهانه و سالانه تولید می کند و داده ها را از طریق تجزیه و تحلیل سال به سال و ماه به ماه مقایسه می کند. این به کاربران کمک می کند تا هزینه های عملیاتی را محاسبه کنند.

هشدار ناهنجاری

این پلت فرم پارامترهای مختلف پست کانتینری مانند جریان، ولتاژ، توان، وضعیت سوئیچ، نرخ بار ترانسفورماتور و دمای سیم پیچ، دمای اتصال الکتریکی، دما و رطوبت محیط، دود، غوطه وری در آب، ویدئو و اطلاعات کنترل دسترسی را کنترل می کند. در صورت بروز هر گونه ناهنجاری، به سرعت از طریق APP و SMS پیام های هشدار را برای پرسنل تعمیر و نگهداری ارسال می کند.

مدیریت عملیات و نگهداری

این پلتفرم به کاربران کمک می‌کند تا برنامه‌های بازرسی ایجاد کنند، عیوب پیدا شده در طول بازرسی را ثبت کنند، دستور کار رفع نقص را صادر کنند و مسیرهای بازرسی و پیشرفت رفع نقص را پیگیری کنند. کاربران همچنین می توانند بازخوردی در مورد پیشرفت کار ارائه دهند و فرآیند مدیریت O&M حلقه بسته را فعال کنند.

گزارش های کاربر

پلت فرم O&M به طور خودکار گزارش های کاربر در مورد مصرف برق و عیب یابی عملیاتی تولید می کند. این گزارش‌های تشخیصی دوره‌ای در مورد سیستم توزیع برق ارائه می‌کند، مسائل موجود را خلاصه می‌کند و پیشنهادات بهبود را ارائه می‌دهد.

علاوه بر این، این پلت فرم نظارت بر محیط زیست، نظارت تصویری، تجزیه و تحلیل کیفیت توان، تجزیه و تحلیل تقاضا و عملکردهای مدیریت موجودی تجهیزات را ارائه می دهد. این ویژگی ها به کاربران در مدیریت پست های کانتینری پراکنده و پراکنده جغرافیایی، افزایش قابلیت اطمینان منبع تغذیه و طول عمر تجهیزات، و کاهش هزینه های O&M و مصرف برق کمک می کند.
