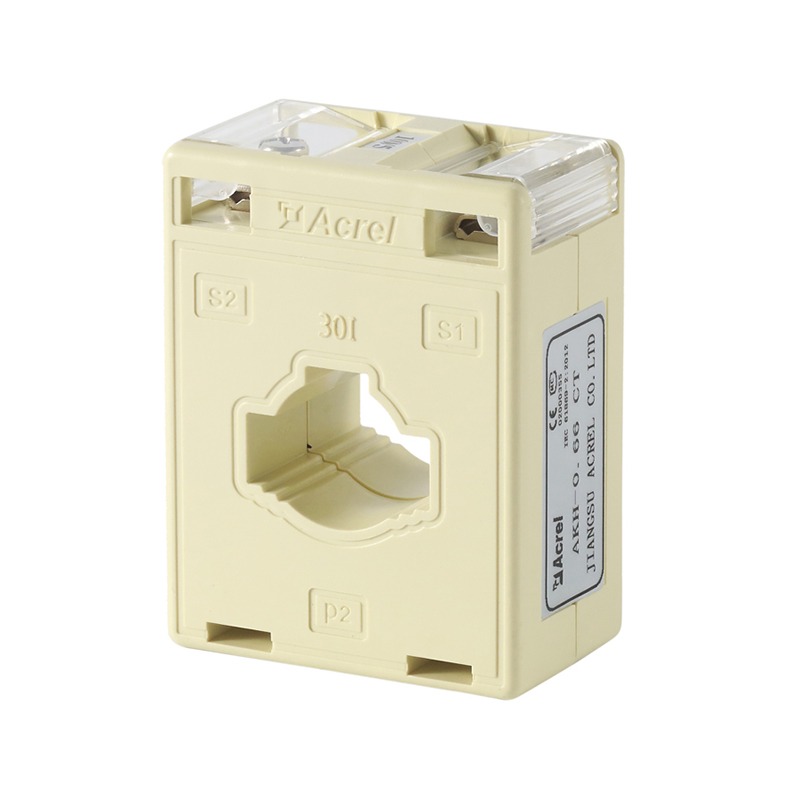

هسته جامد
کلاس دقت بالا 0.5
خروجی 5A
اندازه گیری جریان (I)
کاربرد: باسبار، کابل. پروژههای ساختمانی جدید
+86-18702106858 / +86-21-69156352
این ترانسفورماتور جریان برای تبدیل جریان AC بالا به سیگنال های کوچکتر و قابل کنترل برای نظارت و حفاظت طراحی شده است. برای اندازه گیری دقیق جریان و حفاظت از تجهیزات معمولاً با پانل متر یا رله جفت می شود. با دارا بودن پوشش فلیپ پلی کربنات شفاف برای بازرسی بصری آسان سیم کشی ثانویه، طراحی راحت و کاربرپسندی را ارائه می دهد. سوراخ مربعی شکل هم کابل ها و هم شینه ها را در خود جای می دهد و نصب انعطاف پذیر را تضمین می کند. CT که به طور گسترده در سیستم های الکتریکی مختلف استفاده می شود، مطابق با GB20840.2-2014 (معادل IEC 61869-2:2012) است و دارای گواهینامه CE است.

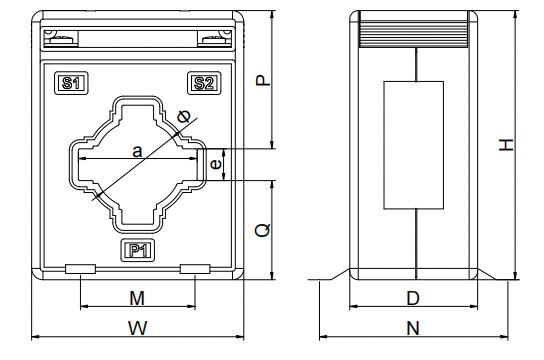

| مشخصات | نسبت فعلی نامی | درجه دقت و بار نامی مربوطه (Vالف/Ω) | شکم های مستقیم | مشخصات باس (mm)/شماره | حداکثر قطر خارجی کابل (میلی متر) | نصب | ||
| (الف) | 0.2 | 0.5 | 1 | |||||
| 20I | 50/5 (1) | / | / | 1.5 | 2 | / | Ф20 | الف |
| 75/5 (1) | / | 2.5 | / | 2 | ||||
| 100/5 (1) | / | / | 1.5 | 1 | ||||
| 150/5 (1) | / | 2.5 | / | 1 | ||||
| 200/5 (1) | / | 2.5 | / | 1 | ||||
| 30I | 15/5 (1) | / | / | 1.5 | 5 | / | Ф22 | الف |
| 20/5 (1) | / | / | 1.5 | 4 | ||||
| 25-30/5 (1) | / | / | 1.5 | 3 | ||||
| 40-60/5 (1) | / | / | 1.5 | 2 | ||||
| 75-100/5 (1) | / | / | 1.5 | 1 | 30×10/1 | الف、B | ||
| 150-200/5 (1) | / | 2.5 | / | 1 | ||||
| 250/5 (1) | / | 3.75 | / | 1 | ||||
| 300-450/5 (1) | / | 5 | / | 1 | ||||
| 500/5 (1) | / | 10 | / | 1 | ||||
| 600/5 | / | 10 | / | 1 | ||||
| 40I | 10/5 (1) | / | / | 1.5 | 10 | / | Ф30 | الف |
| 15/5 (1) | / | / | 1.5 | 8 | ||||
| 20/5 (1) | / | / | 1.5 | 5 | ||||
| 25-30/5 (1) | / | / | 1.5 | 4 | ||||
| 40/5 (1) | / | / | 1.5 | 3 | ||||
| 50-75/5 (1) | / | / | 1.5 | 2 | ||||
| 100/5 (1) | / | / | 1.5 | 1 | 40×10/1 | الف、C | ||
| 150/5 (1) | / | / | 2.5 | 1 | ||||
| 200/5 (1) | / | 2.5 | / | 1 | ||||
| 250/5 (1) | / | 3.75 | / | 1 | ||||
| 300-450/5 (1) | / | 5 | / | 1 | ||||
| 500-800/5 (1) | / | 10 | / | 1 | ||||
| 60I | 150/5 (1) | / | / | 2.5 | 1 | 60×10/1 | Ф44 | الف、C |
| 200-250/5 (1) | / | 2.5 | / | 1 | 60×6/ | |||
| 300-450/5 (1) | / | 5 | / | 1 | 1 月 2 日 | |||
| 500-800/5 (1) | / | 10 | / | 1 | ||||
| 1000-1250/5 (1) | 10 | / | / | 1 | ||||
| 1500-2000/5 (1) | 20 | / | / | 1 | ||||
| 80I | 150/5 (1) | / | / | 2.5 | 1 | 80×10/1 | Ф50 | الف、C |
| 200-250/5 (1) | / | 2.5 | / | 1 | ||||
| 300-450/5 (1) | / | 5 | / | 1 | ||||
| 500-800/5 (1) | / | 10 | / | 1 | ||||
| 1000-1250/5 (1) | 10 | / | / | 1 | ||||
| 1500-2000/5 (1) | 20 | / | / | 1 | ||||
| 2500/5 (1) | 30 | / | / | 1 | ||||

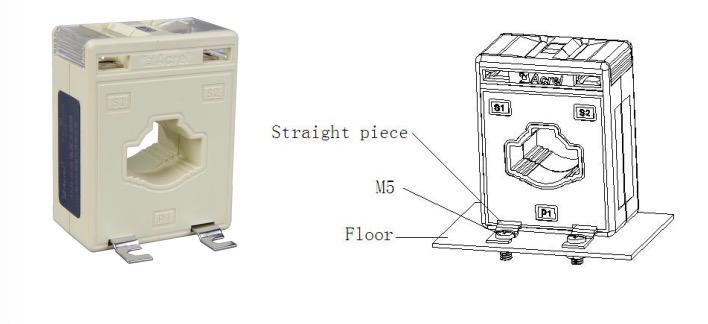

A. توسط قطعه مستقیم ثابت شده است

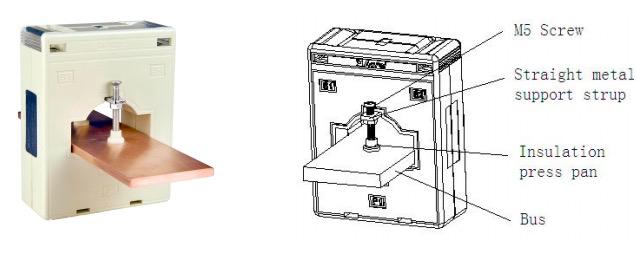

ب.

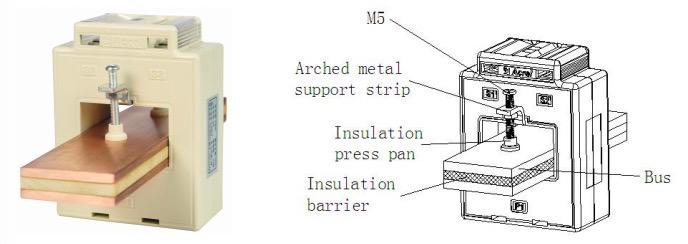

C.

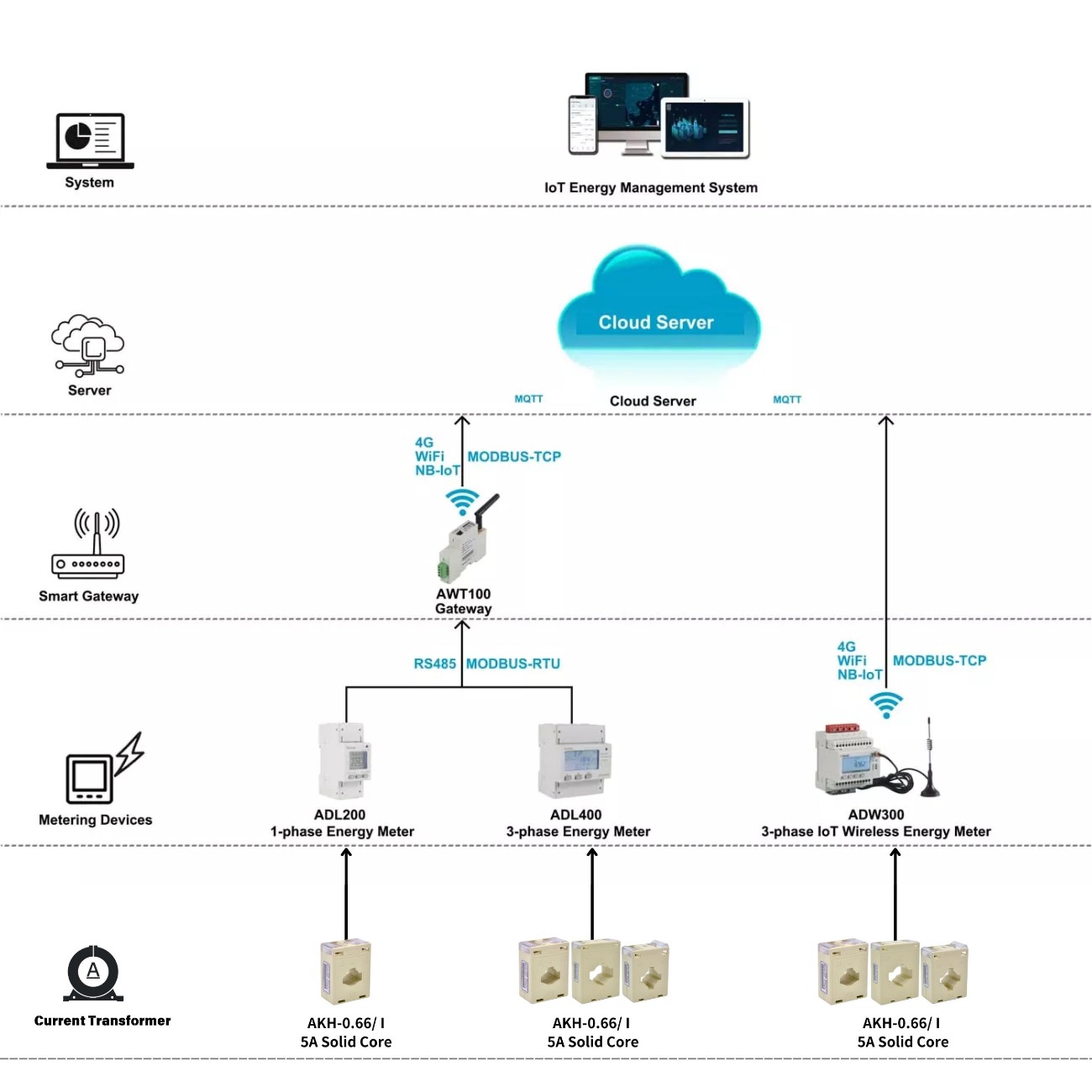

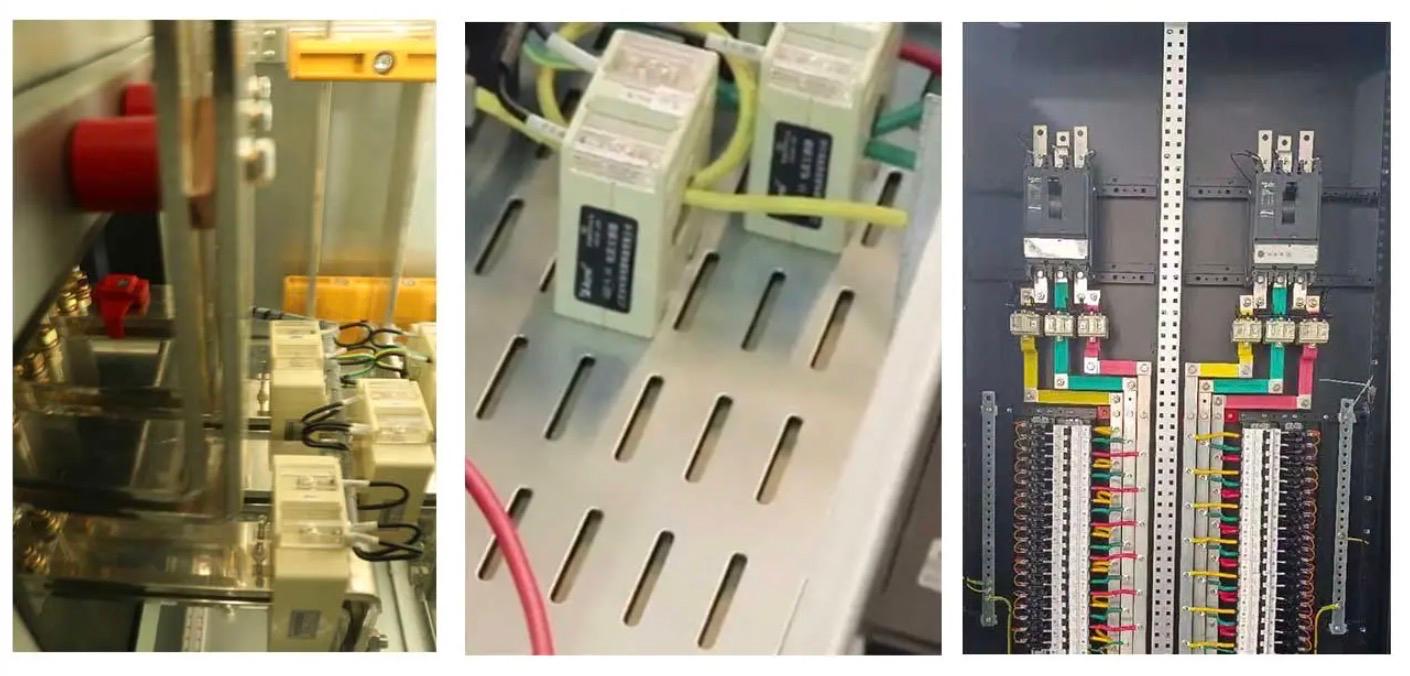

سناریوی کاربردی
