IEC61557-8
ولتاژ نامی: 50 تا 1000 ولت
مطابق با CHAdeMO 3.0 و سیستم شارژ ترکیبی (CCS)
تشخیص کمبود ولتاژ و اضافه ولتاژ
حالت توقف برای غیرفعال کردن مولد پالس اندازه گیری
+86-18702106858 / +86-21-69156352

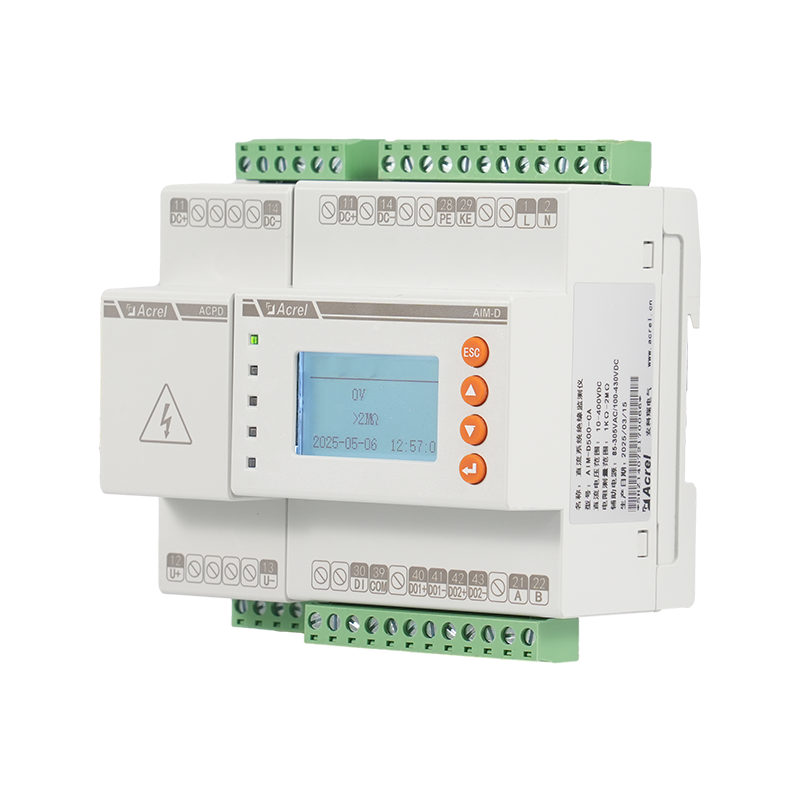

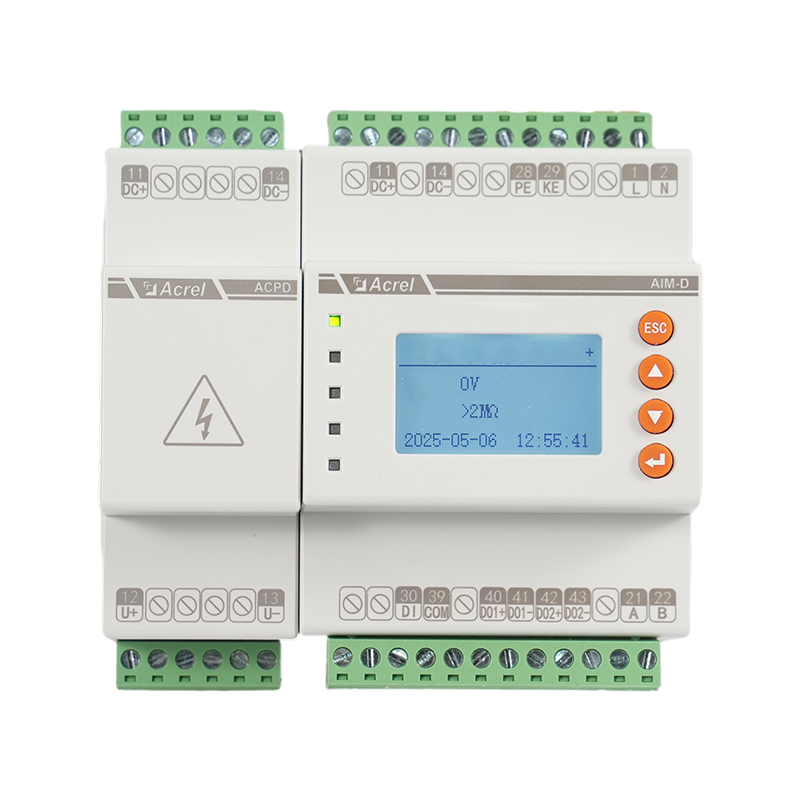

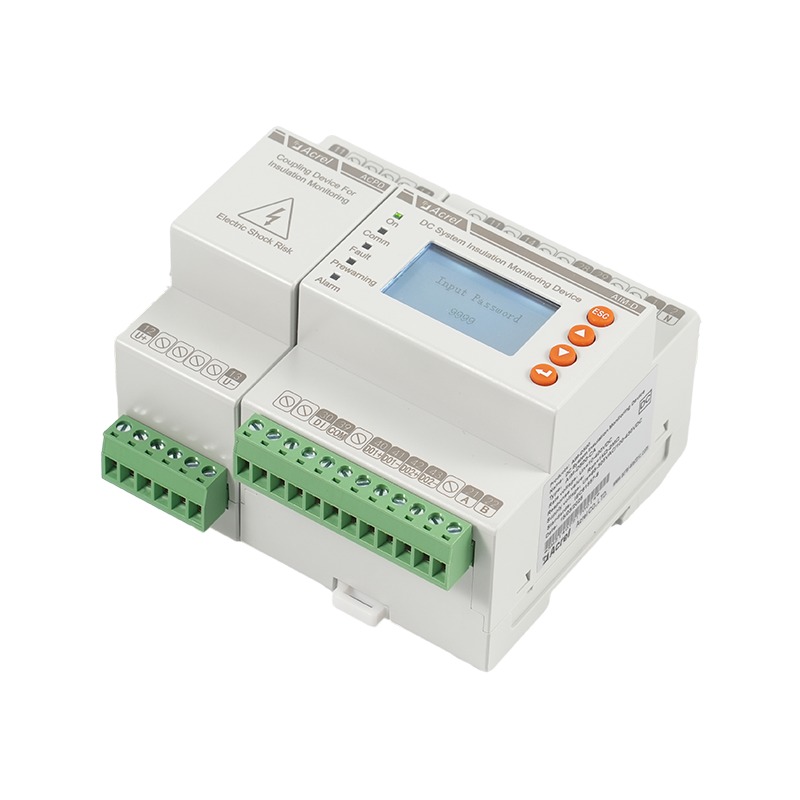

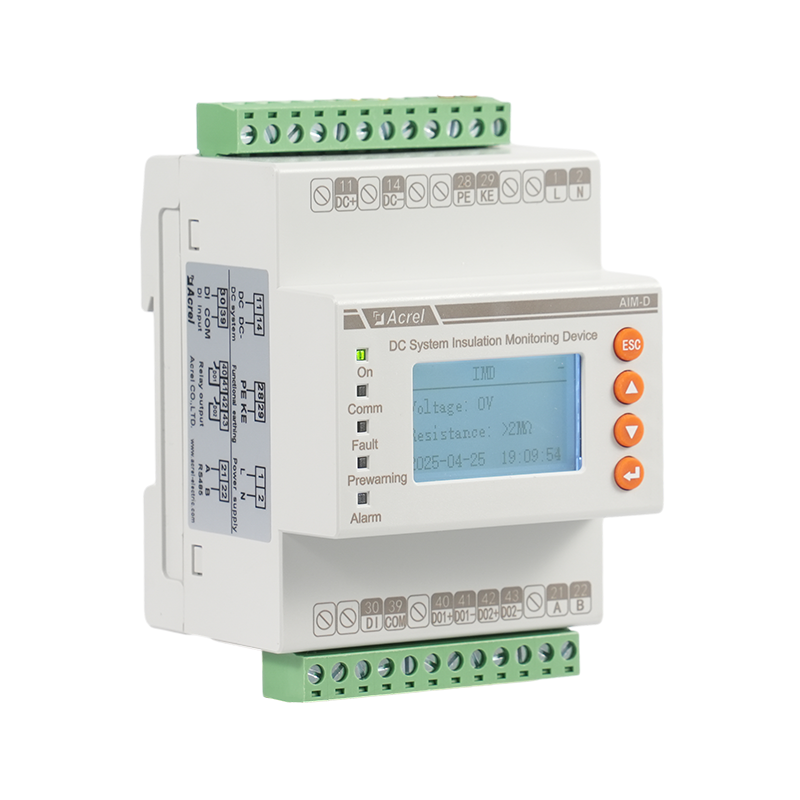

مانیتور عایق DC Acrel AIM-D500-CA یک دستگاه پیشرفته طراحی شده برای سیستم های 0-1000 ولت DC است که با نظارت مداوم بر مقاومت عایق در سیستم های فناوری اطلاعات، ایمنی منبع تغذیه را تضمین می کند.
این استاندارد الزامات IEC 61557-8 را برآورده می کند و با سیستم شارژ ترکیبی (CCS) و استاندارد CHAdeMO 3.0 سازگار است.

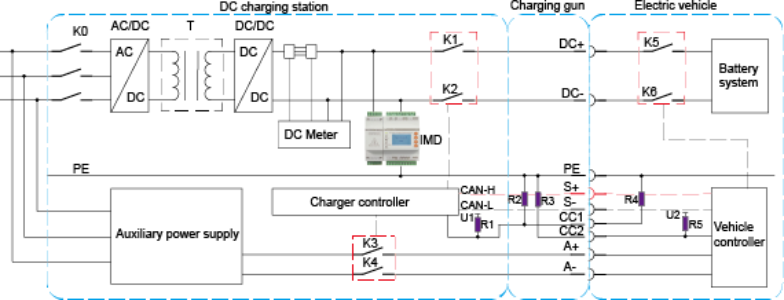

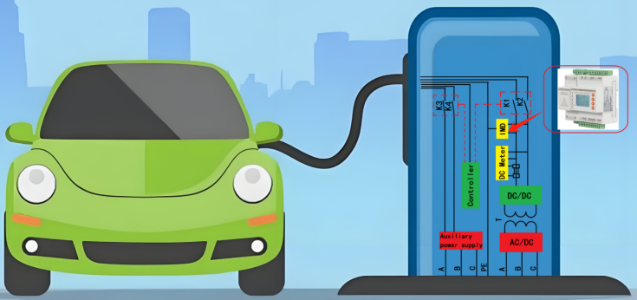

این می تواند مقاومت عایق ایستگاه های شارژ DC را با محدوده ولتاژ نامی سیستم از 50 ولت تا 1000 ولت نظارت کند.

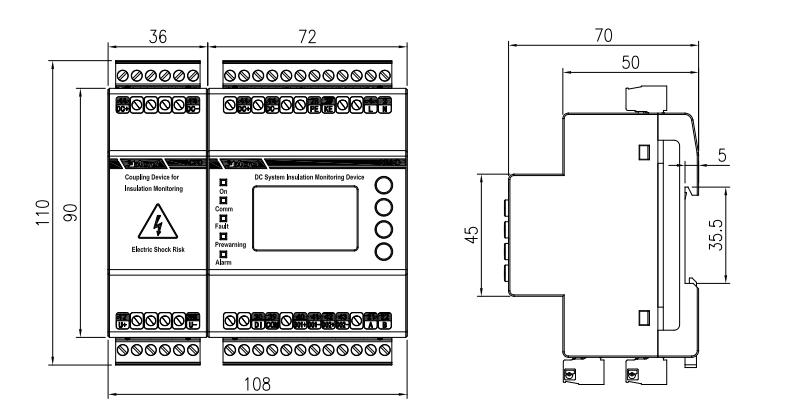

این دستگاه دارای یک محفظه چهار ماژول و نصب ریل DIN است که نصب و ادغام آن در سیستم های موجود را آسان می کند.
همچنین قابلیت اندازه گیری ولتاژ سیستم و تشخیص شرایط کم ولتاژ و اضافه ولتاژ را دارد.
حالت توقف آن به کاربران اجازه می دهد تا از طریق پروتکل Modbus، از طریق منوی دستگاه یا با استفاده از یک دکمه خارجی، مولد پالس اندازه گیری را غیرفعال کنند.

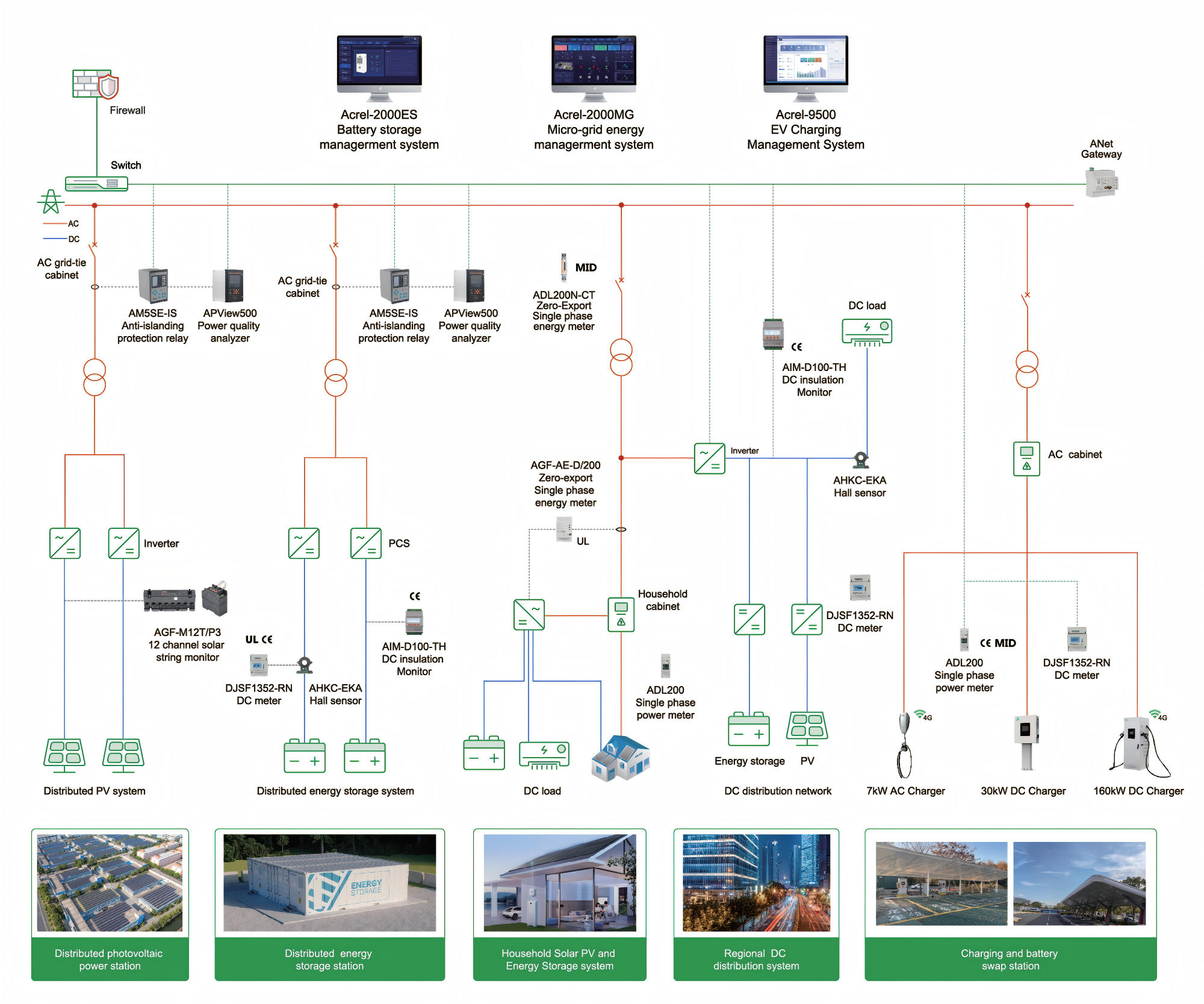

AIM-D500-CA یک راه حل ایده آل برای کاربردهایی مانند نیروگاه ها، پست ها، شارژرهای EV، سیستم های UPS و سیستم های خورشیدی است.
| مورد | پارامتر | |
| ولتاژ تغذیه | ولتاژ تغذیه Us | الفسی/Dسی 85~265V |
| فرکانس | 50/60 هرتز | |
| مصرف برق | ≤ 5 وات | |
| سیستم فناوری اطلاعات در حال نظارت است | اسمی ولتاژ سیستم با ACPD300، Un | دی سی 50 … 1000 ولت |
| اسمی ولتاژ سیستم بدون ACPD300، Un | دی سی 50 … 400 ولت | |
| مقادیر پاسخ | مقدار پاسخ (پیش هشدار عایق) | عایق مقدار حد زنگ هشدار … 2M Ω |
| مقدار پاسخ (آژیر عایق) | 1k Ω… 2M Ω | |
| نسبی عدم قطعیت | ± 15% ± 2k Ω | |
| کم ولتاژ تشخیص | (80%~100%) غیرفعال (خاموش) * | |
| تشخیص اضافه ولتاژ | (100%~120%) غیرفعال (خاموش) * | |
| دقت | 1% ± 1 ولت | |
| حالت CCاس و CاچAdهMO 3.0 | ظرفیت نشتی سیستم مجاز | ≤ 20 μاف |
| اندازه گیری و نمایش محدوده مقاومت عایق | 1k Ω… 2M Ω | |
| اندازه گیری عدم قطعیت / عدم قطعیت نسبی | C ه ≤ 5 μاف : ± 15% ± 2 کیلو Ω | |
| C ه > 5 μاف و R F > 100 کیلو Ω : ± 15% | ||
| زمان پاسخگویی | ≤ دهه 10 | |
| رابط | RS485/Modbus-RTU | |
| خروجی رله | 2 x 1 کنتاکت n/o، AC 250V،3A, DC 30V,5A | |
| محیط زیست | O دمای کارکرد | - 1 0 ℃ ~ 55 ℃ |
| S دمای ذخیره سازی | - 2 0 ℃ ~ 70 ℃ | |
| H ناآرامی | ≤95% RH , بدون تراکم و گاز خورنده | |
| A ارتفاع | ≤2000 متر | |
| وزن | AIM-D500-CA | 244.3 گرم |

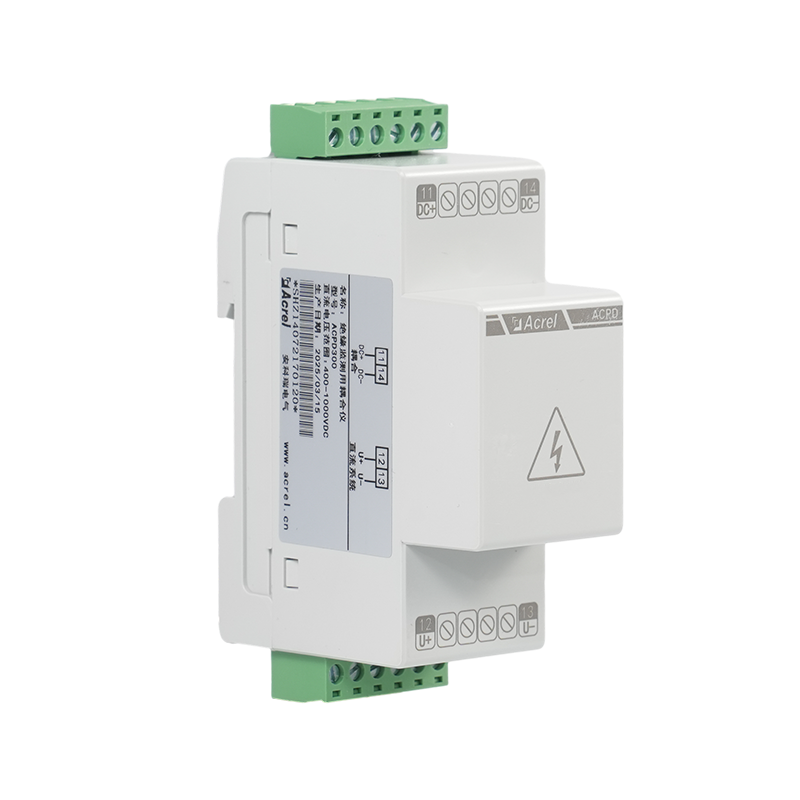

| ACPD300 | 86.1 گرم | |
| گواهینامه | CE، IEC، RoHS | |
