اهمیت پایش دما برای تجهیزات الکتریکی

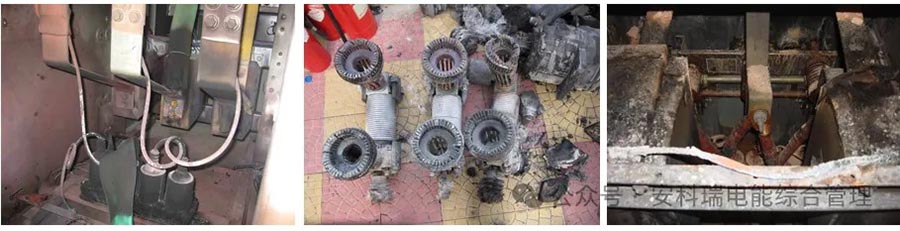

برق راه نجات تولید صنعتی، عملیات تجاری و امنیت معیشتی است و دمای تجهیزات "فشار سنج" ایمنی الکتریکی است. تابلو برق فشار قوی و پایین، ترانسفورماتورها، شین ها و اتصالات کابل به دلیل تماس ضعیف، پیری عایق و اضافه بار در طول عملیات بارگذاری طولانی مدت، مستعد گرمای بیش از حد موضعی هستند. اگر به موقع نظارت نشود، می تواند باعث آسیب به تجهیزات، وقفه در تولید و یا حتی آتش سوزی الکتریکی شود و عواقب جدی غیرقابل تصور را در پی داشته باشد.

تا زمانی که تجهیزات الکتریکی مختلف به سیستم برق متصل است، مقدار معینی گرما را از طریق جریان خاصی تولید می کند و دما افزایش می یابد. در سیستم قدرت، بسیاری از حوادث بزرگ ناشی از تشدید گرمای بیش از حد تجهیزات الکتریکی است. اگر خطر پنهان گرمای بیش از حد تجهیزات الکتریکی را بتوان به موقع تشخیص داد، اقدامات تعمیر و نگهداری یا تعمیر را می توان به موقع انجام داد و خطرات پنهان خطا را از بین برد، حوادث عملیاتی سیستم منبع تغذیه را تا حد زیادی کاهش داد و قابلیت اطمینان منبع تغذیه را بهبود بخشید. بنابراین، تشخیص به موقع و تجزیه و تحلیل صحیح قطعات بیش از حد گرم شده تجهیزات الکتریکی بسیار مهم است.

روش‌های سنتی اندازه‌گیری دما دیگر نمی‌توانند با الزامات ایمنی برق مدرن مطابقت داشته باشند

① ورق موم تست دما را نمی توان در زمان واقعی نظارت کرد، که خطر قابل توجهی پیری و شکست را به همراه دارد.
② اندازه گیری دمای مادون قرمز دارای نقاط کور است که نمی توان آنها را در داخل کابینت محصور تشخیص داد یا به آنها اعتماد کرد.
③ سیم کشی اندازه گیری دما با سیم پیچیده است، با خطرات عایق بالا، مشکل در نوسازی و هزینه های نگهداری بالا.
④ حالت تعمیر غیرفعال و پس از اصلاح نمی تواند از خطر پنهان گرمای بیش از حد جلوگیری کند.

راه حل کامل سخت افزاری و نرم افزاری اندازه گیری دمای بی سیم Acrel

راه‌حل یکپارچه اندازه‌گیری دمای بی‌سیم Acrel با تمام سناریوها، با «بی‌سیم غیرفعال، سنجش دقیق، هشدار هوشمند، و بهره‌برداری و نگهداری راحت» به عنوان هسته اصلی آن، گلوگاه اندازه‌گیری سنتی دما را به طور کامل می‌شکند و جهشی را از «تعمیر غیرفعال» به «پیشگیری و کنترل فعال» در ایمنی برق انجام می‌دهد.

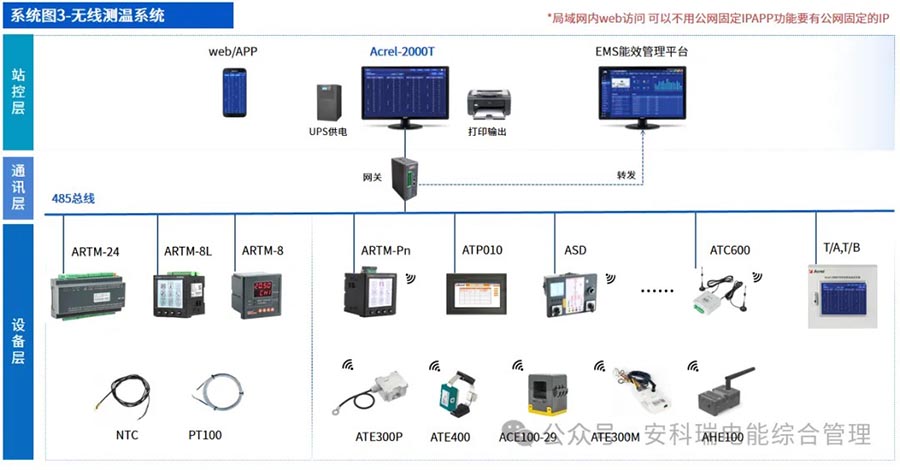

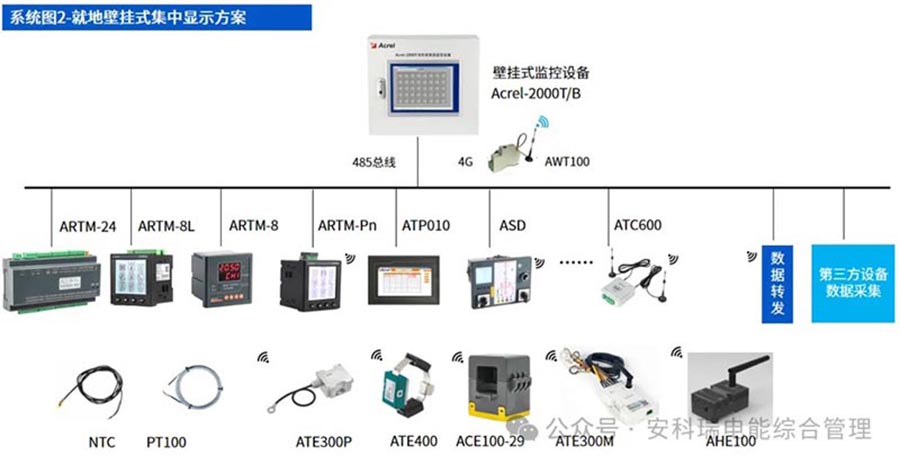

ما راه‌حل‌های اندازه‌گیری دمای بی‌سیم Acrel را داریم که شامل سنسورها، فرستنده‌ها، دستگاه‌های نمایشگر و سیستم عامل‌های سیستم یکپارچه می‌شود!

سناریوهای کاربردی برای اندازه گیری دمای بی سیم چیست؟ کجا استفاده می شود؟

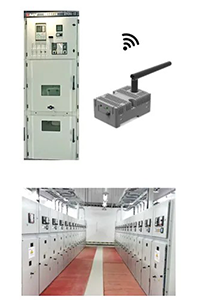

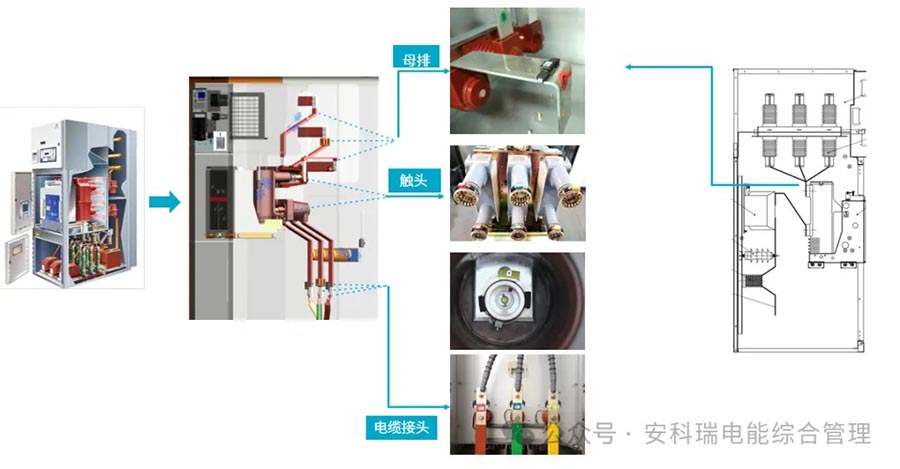

الزامات اندازه گیری دما - تابلو برق فشار قوی

به عنوان مثال: اندازه گیری دمای اتصالات کابل، نقاط تماس و شینه ها.

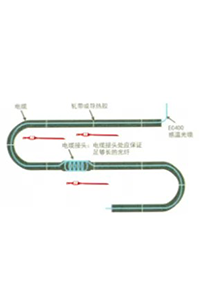

اندازه گیری دمای اتصال کابل
اندازه گیری دمای تماسی
اندازه گیری دمای شینه مادر

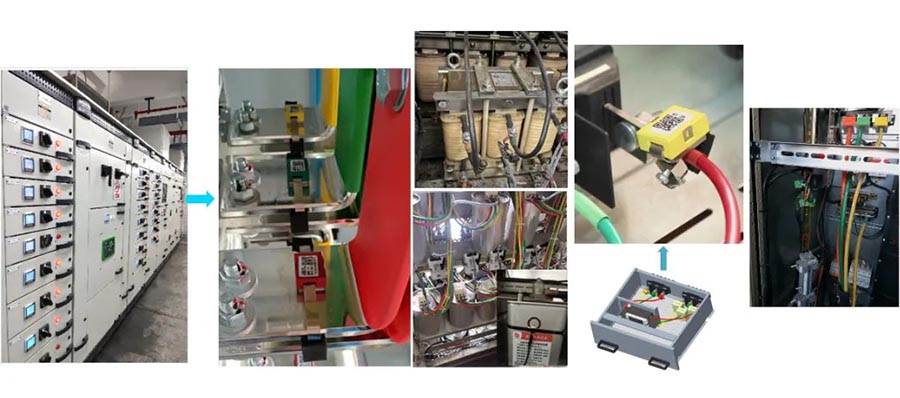

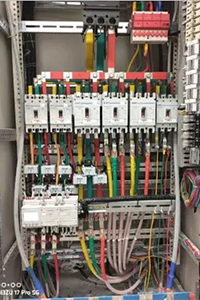

الزامات اندازه گیری دما - کابینت ولتاژ پایین

برای مثال، اندازه‌گیری دما برای کانکتورها/شیشه‌های قطع کننده مدار، سطوح خازن/راکتانس، کانکتورهای کابل کابینت کشو، و کانکتورهای کابل خروجی ولتاژ پایین.

· اندازه گیری دمای کانکتور قطع کننده مدار قاب / شینه

· ATE400

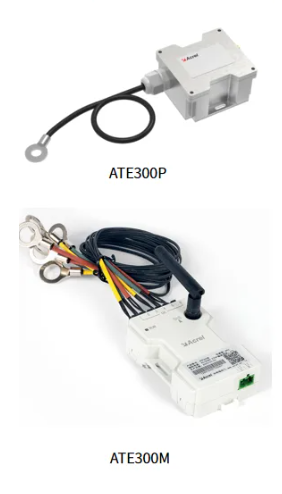

· جعبه اندازه گیری سطح خازن/راکتانس

· ATE300M

· اندازه گیری دمای کانکتور کابل کابینت کشو

· ATE400

· اندازه گیری دمای کانکتور کابل خروجی ولتاژ پایین

· ACE100

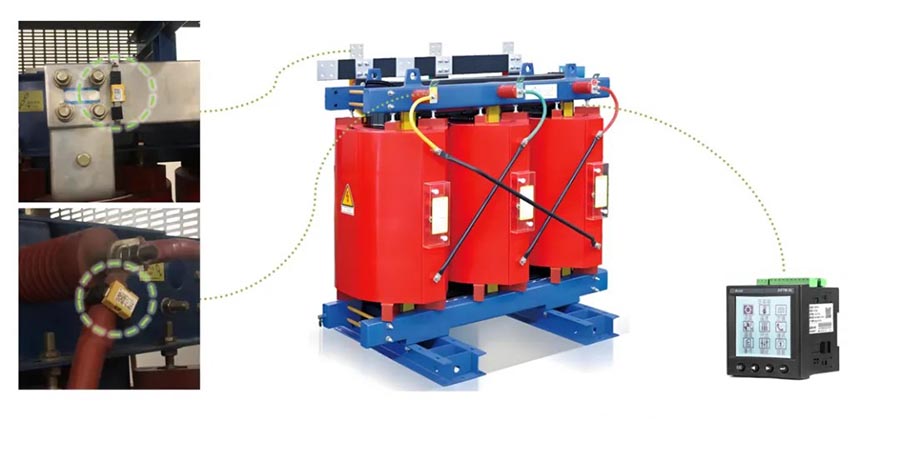

الزامات اندازه گیری دما - اندازه گیری دمای ترانسفورماتور

به عنوان مثال، اندازه گیری دمای اتصالات ترانسفورماتور و سیم پیچ های داخلی.

· اندازه گیری دمای مفصل ترانسفورماتور

· ATE400

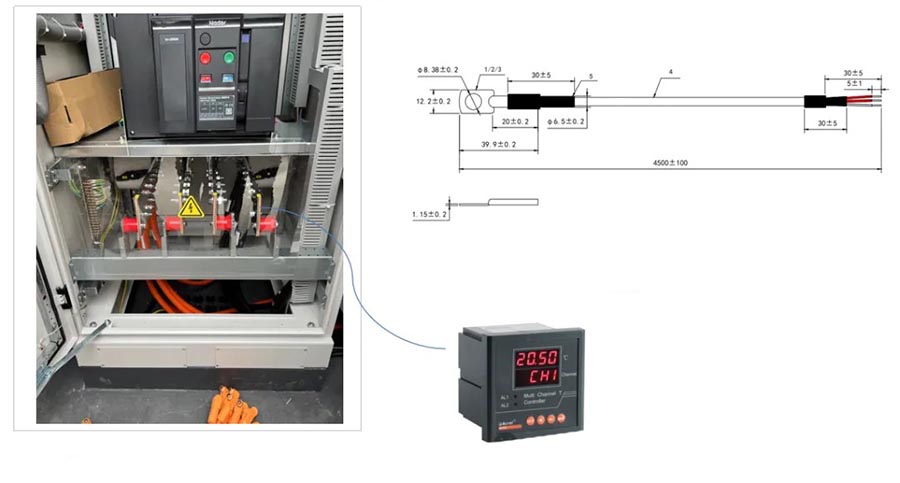

· اندازه گیری دمای سیم پیچ داخلی ترانسفورماتور

· (PT100 از پیش تعبیه شده) ARTM-8L

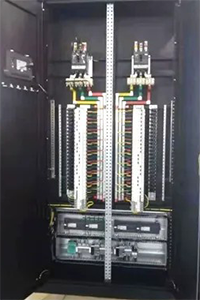

الزامات اندازه گیری دما - جعبه توزیع، کابل داخلی، کابینت/داخل و غیره

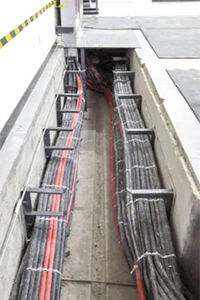

به عنوان مثال، اندازه‌گیری دمای جعبه‌های توزیع، ترانشه‌های کابل داخلی، و دما و رطوبت داخلی اتاق‌های توزیع/توزیع.

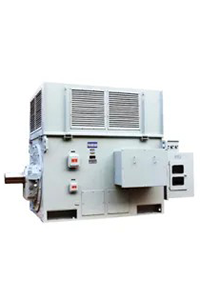

الزامات اندازه گیری دما - اندازه گیری دمای موتور

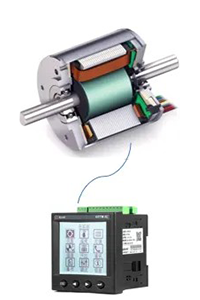

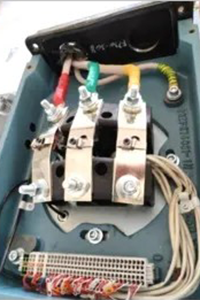

به عنوان مثال: اندازه گیری دما روی سطح موتور، اندازه گیری دما در جعبه اتصال موتور و اندازه گیری دما روی سیم پیچ داخلی موتور.

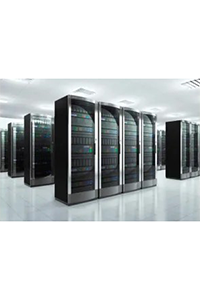

نیازهای اندازه گیری دمای مشتری در صنعت - مرکز داده

به عنوان مثال: اندازه‌گیری دمای محفظه‌های سینی کابل داخلی / مجرای اتوبوس، اندازه‌گیری دما سرورهای مرکز داده، و اندازه‌گیری دمای اتصالات کابینت ستون مرکز داده.

تقاضای اندازه گیری دمای مشتری در صنعت - ظرف ذخیره انرژی

برای مثال، اندازه گیری دما برای باسبار DC یک ظرف ذخیره انرژی مورد نیاز است

مدل PT100: MPT101B130006

مقاومت ولتاژ: AC3000V/DC 4300V

باسبار DC برای ظرف ذخیره انرژی

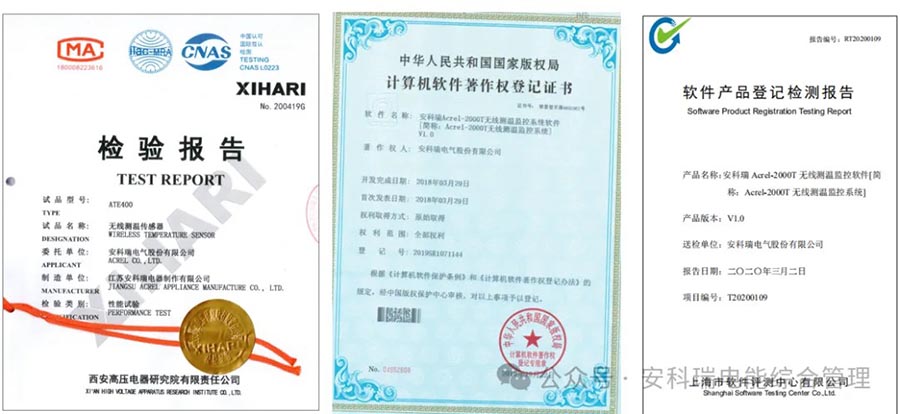

گواهی صلاحیت محصول اندازه گیری دمای بی سیم Acrel

چهار مزیت اصلی استاندارد جدیدی را برای اندازه گیری دمای توان تعریف می کند

1. بدون تعمیر و نگهداری بی سیم غیرفعال، از بین بردن خطرات امنیتی از ریشه

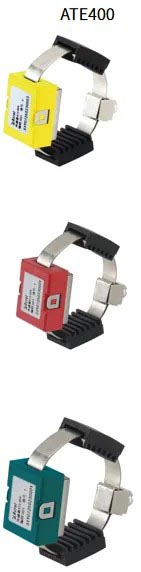

سنسور غیرفعال RFID سری ATE800 از فناوری جمع آوری انرژی فرکانس رادیویی استفاده می کند که نیازی به باتری یا سیم کشی ندارد و مادام العمر بدون تعمیر و نگهداری است و از خطرات خرابی باتری و عایق سیم کشی با ولتاژ بالا در محیط های با دمای بالا کاملاً جلوگیری می کند. سنسور قدرت القایی سنسور ATE400، می تواند در زمانی که ≥ 5A است راه اندازی شود، با عمر طولانی و عملکرد آنلاین پایدار در سناریوهای بار بالا، هزینه های بهره برداری و نگهداری را تا حد زیادی کاهش می دهد.

2. سنجش با دقت بالا، قادر به ضبط دقیق افزایش دما 0.5 ℃

با استفاده از تراشه های اندازه گیری دما با دقت بالا با دقت 1± ℃ و محدوده اندازه گیری دمای -50 ℃ ~ 125 ℃، می تواند تغییرات کوچک افزایش دما را به دقت ثبت کند، از قبل نسبت به افزایش مقاومت تماس و خطاهای احتمالی گرمای بیش از حد هشدار دهد و خطرات پنهان در مرحله جوانه را از بین ببرد. داده‌ها در محیط‌های تداخل قوی پایدار می‌مانند و استفاده از آن در کابینت‌های ولتاژ بالا و سناریوهای اتوبوس متراکم را ایمن می‌سازد.

3. نصب با اصلاح صفر، پروژه های جدید و قدیمی را می توان به سرعت اجرا کرد

اشکال نصب مختلفی مانند نوع تسمه، نوع پیچ و نوع وصله وجود دارد که نیازی به جداسازی یا جدا کردن تجهیزات ندارد. گیرنده از نصب ریلی، انتخاب انعطاف پذیر آنتن 13774430992، سیگنال پایدار برای کابینت های پیچیده، استقرار سریع برای پروژه های جدید و ارتقاء با یک کلیک برای اتاق های توزیع قدیمی پشتیبانی می کند.

4. کنترل هوشمند زنجیره ای کامل، "بیمه دوگانه" محلی و از راه دور

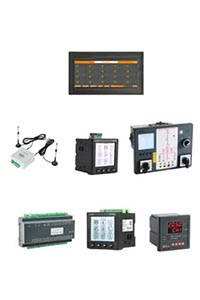

از نظارت بر کابینه تا کنترل متمرکز، Ankerui یک ماتریس کامل محصول ایجاد کرده است:

دستگاه نمایشگر ARTM Pn: پشتیبانی از 60 سنسور در هر واحد، مناسب برای اتاق های توزیع کوچک و متوسط.

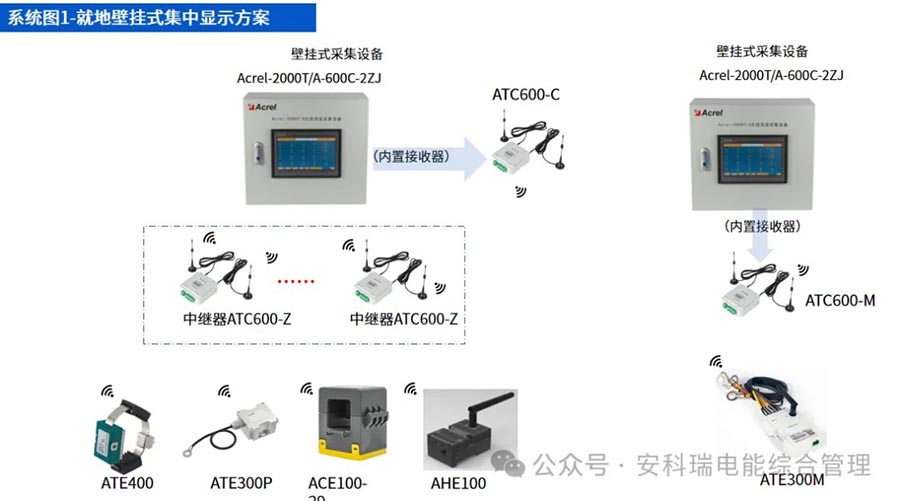

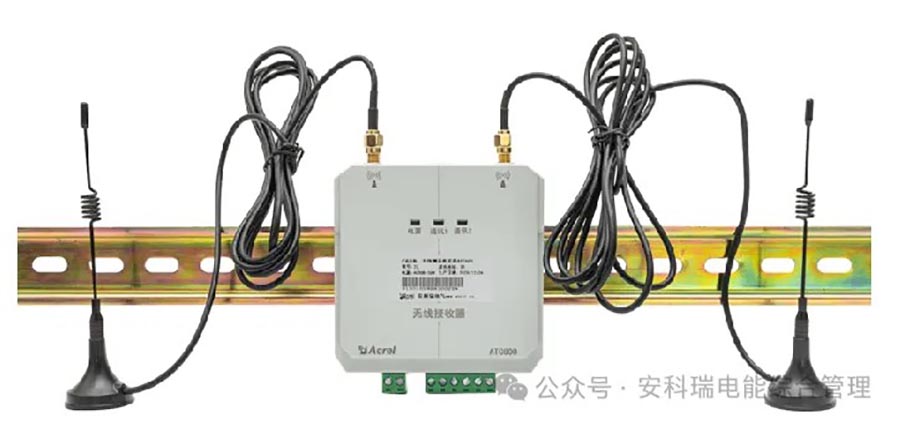

گیرنده اندازه گیری دمای بی سیم ATC: از دسترسی متمرکز به 240 موقعیت سنسور پشتیبانی می کند.

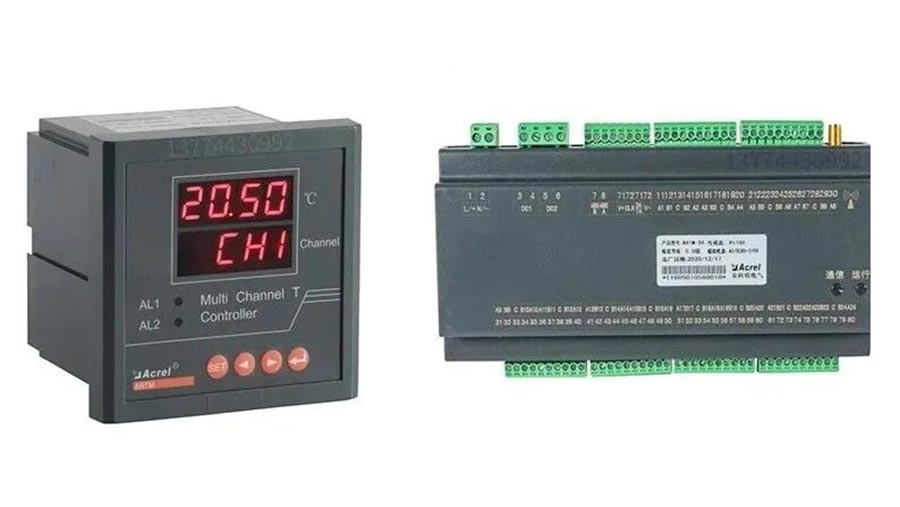

ابزار بازرسی ARTM8: برای اندازه گیری دمای چند کاناله ترانسفورماتورها و راکتورها سفارشی شده است.

ابزار اندازه گیری و بازرسی دمای بی سیم با کانال 8/24

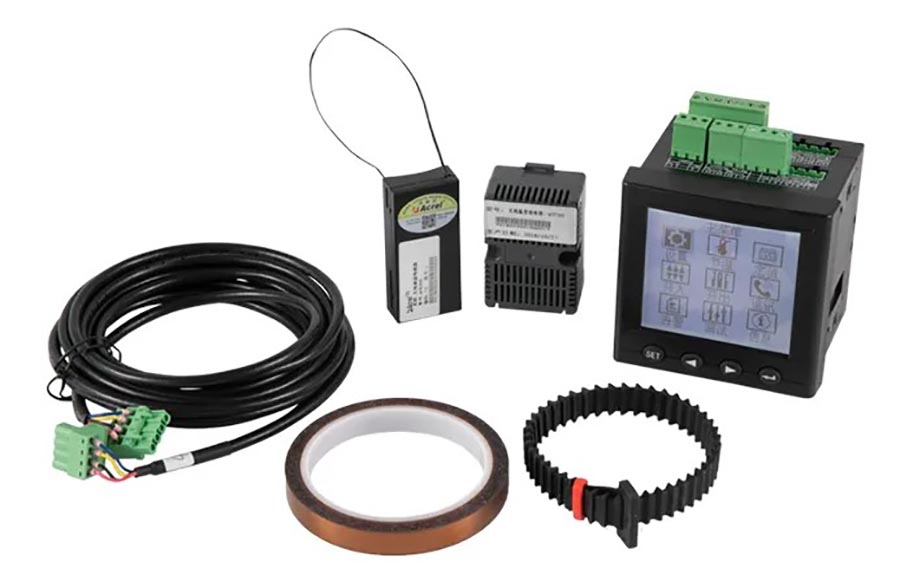

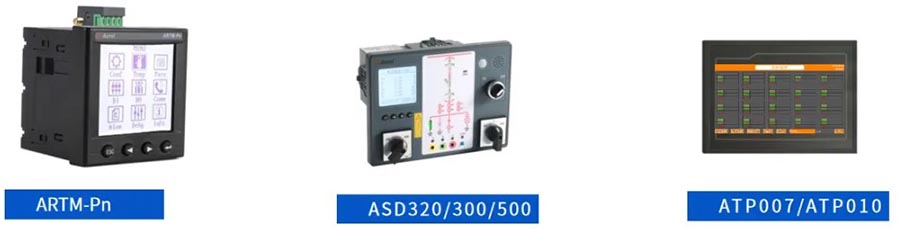

نمایش ترمینال

ARTM-Pn
منبع تغذیه کار: AC85~265V، DC100~300V تطبیقی، مصرف برق 8W
روش نصب: نصب تعبیه شده، دهانه 92*92، عمق 65
رابط ارتباطی: 1 رابط ارتباطی سریال RS485، پروتکل ارتباطی Modbus RTU
اندازه گیری دمای تماسی: can connect to 60 ATE400
اندازه گیری دمای تماسی accuracy: ± 1 ² C
دریافت ورودی: ورودی 12 ولت داخلی 4 کانال، قادر به جمع آوری وضعیت موقعیت قطع کننده مدار، گاری دستی و غیره
پیکربندی خروجی: خروجی غیرفعال 2 کاناله، با دمای بالا / بیش از حد دما / اختلاف دمای فاز / عملکرد هشدار تغییر ناگهانی دما
اندازه گیری پارامترهای الکتریکی: جریان، ولتاژ، فرکانس، توان اکتیو، توان راکتیو، کیلووات ساعت و غیره، سطح 0.5

ASD320/300/500
منبع تغذیه کار: AC/DC 220V، AC/DC110V تطبیقی
مورد نیاز ورودی وضعیت: ورودی تماس خشک غیر فعال (منبع تغذیه داخلی دستگاه نمایش وضعیت)
اندازه گیری دما و رطوبت و دقت کنترل: دما <1 درجه سانتیگراد. رطوبت نسبی کمتر از 3%
اندازه گیری دمای بی سیم: قابل استفاده با سنسور دمای بی سیم ATE400، محدوده اندازه گیری دما -50 ℃~125 ℃ C
ظرفیت خروجی گرمایش و آلارم: AC220V/5A
نیاز صفحه نمایش زنده: جریان اتصال کوتاه سمت ثانویه سنسور زنده به زمین تحت ولتاژ نامی باید بیشتر از 200uA باشد.
سیستم 10 کیلوولت، ظرفیت سنسور> 100 pF.
سیستم 35 کیلوولت، ظرفیت سنسور> 35 pF.
سیستم 6 کیلو ولت، ظرفیت سنسور> 180 pE
ارتباط: رابط ارتباطی سریال RS485، پروتکل Modbus RTU (ASD500 با پورت شبکه بزرگ)
ابعاد: 238 میلی متر * 178 میلی متر * 83 میلی متر (عرض * ارتفاع * عمق)

ATP007/ATP010
منبع تغذیه کار: DC24V
روش نصب: نصب تعبیه شده
رابط ارتباطی: پیکربندی استاندارد شامل 1 رابط ارتباطی سریال RS485 (پروتکل Modbus RTU)
1 پورت اترنت
اندازه گیری دمای تماسی accuracy: ± 1 ° C
هشدار دمای بالا: زنگ کمربند سفید دستگاه زمانی فعال می شود که دما از مقدار تنظیم شده بیشتر شود

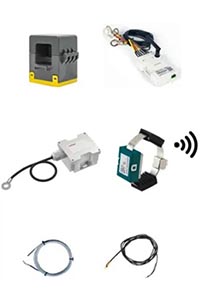

سنسور دمای بی سیم فعال

سنسور دمای بی سیم مجهز به CT

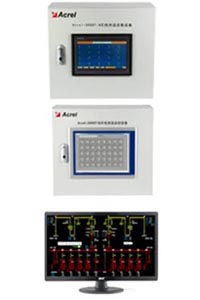

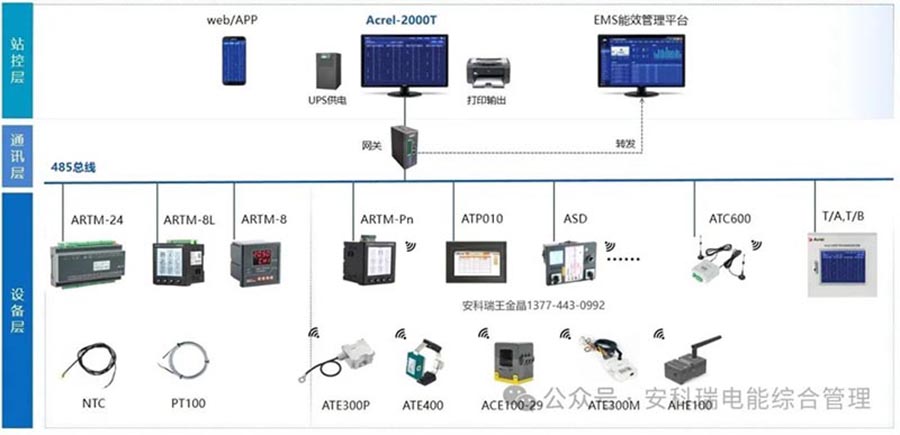

پلت فرم سیستم پایش دمای بی سیم Acrel-2000T، به عنوان یک "مغز هوشمند"، به نظارت 24 ساعته در زمان واقعی، هشدار چند سطحی (پاپ آپ صوتی پیامک برنامه)، ردیابی داده های تاریخی و مدیریت بازرسی حلقه بسته دست می یابد. این می تواند وضعیت دمای کل ایستگاه را بدون ترک خانه درک کند و کارایی عملیات و تعمیر و نگهداری را تا حد زیادی بهبود بخشد.

پوشش کامل صحنه، حفاظت از ایمنی برق شرکت

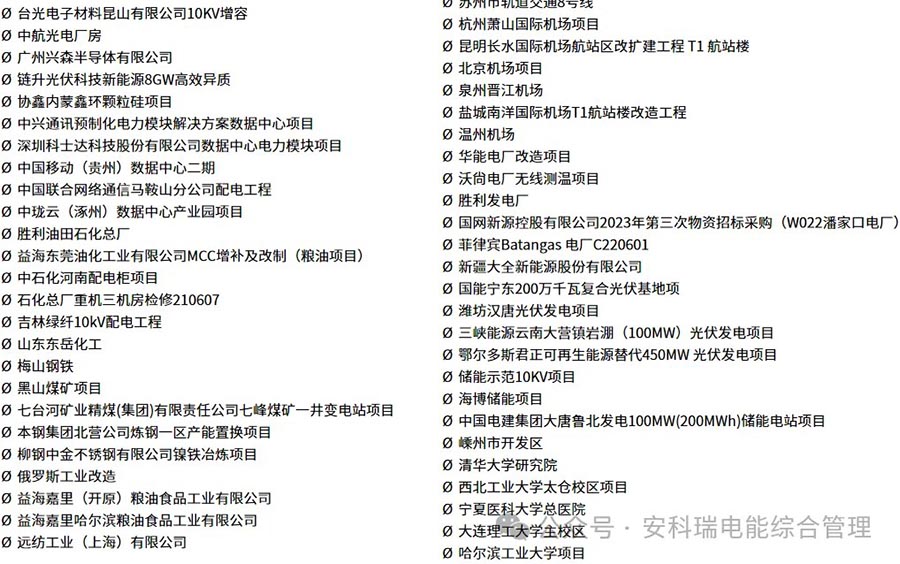

راه حل اندازه گیری دمای بی سیم Ankerui به طور گسترده در موارد زیر استفاده شده است:

√منطقه کارخانه شیمیایی/فولاد/فولاد

√ مرکز داده، مرکز تدارکات

√پارک زنجیره ای سرد

√ساخت جدید و بازسازی پست ها و اتاق های توزیع

√فرودگاه ها، بیمارستان ها، ساختمان های تجاری، مراکز حمل و نقل

√کابینت های فشار قوی، شین ها، کانکتورهای کابل، کنتاکت های قطع کننده مدار.

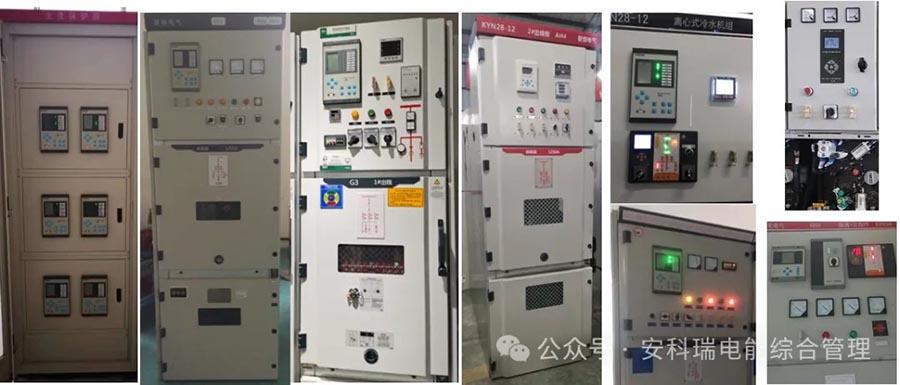

به اشتراک گذاری پرونده

پروژه شیمی انگلیسی شاندونگ شامل یک پست اصلی 35 کیلو ولت و 3 پست 10 کیلوولتی است که در مجموع 76 کابینت فشار قوی دارد. هر کابینت مجهز به اندازه‌گیری دمای بی‌سیم 6 نقطه‌ای، با استفاده از سنسورهای ATE200/ATE400 و کنترل هوشمند ASD320 برای دستیابی به اندازه‌گیری دمای آنلاین 24/7 و هشدار غیرعادی در زمان واقعی تجهیزات ولتاژ بالا در سراسر ایستگاه است، که به طور موثر ایمنی الکتریکی را در سناریوهای شیمیایی پرخطر تضمین می‌کند و خطرات آتش‌سوزی بدون برنامه‌ریزی و خاموش کردن برق را از بین می‌برد.

ایمنی برق موضوع کوچکی نیست. اندازه گیری دقیق دما ایمنی را تضمین می کند

امروزه، با ترویج شتابان ساخت و ساز دو کربنه و شبکه هوشمند، ایمنی الکتریکی دیگر یک "سوال چند گزینه ای" نیست، بلکه یک "درس اجباری" است. گرمای بیش از حد تجهیزات الکتریکی خطر پنهان اصلی است که باعث قطع برق و آتش سوزی برق می شود. روش‌های سنتی اندازه‌گیری دما دارای نقاط درد مانند نقاط کور بزرگ، ناتوانی در نظارت در زمان واقعی و مشکل در بازسازی هستند.

راه حل ادغام اندازه گیری دمای بی سیم همه سناریویی Ankerui دارای مزایای اصلی بی سیم غیرفعال، سنجش با دقت بالا، نصب تغییرات صفر و کنترل هوشمند زنجیره کامل است که از تعمیر غیرفعال به پیشگیری و کنترل فعال تغییر می کند. سنسورهای سری ATE نیازی به باتری ندارند، بدون نیاز به تعمیر و نگهداری هستند و با پلتفرم نظارتی Acrel-2000T جفت می شوند تا به هشدار چند سطحی 24 ساعته و قابلیت ردیابی داده ها دست یابند. آنها به طور گسترده در مواد شیمیایی، مرکز داده، مرکز حمل و نقل و سایر سناریوها مورد استفاده قرار گرفته‌اند و به شرکت‌ها کمک می‌کنند نقاط کور دما را حذف کنند، هزینه‌های عملیاتی و نگهداری را کاهش دهند، از آتش‌سوزی الکتریکی جلوگیری کنند، و واقعاً به قابلیت کنترل ایمنی، پیشگیری از خطر پنهان، قابلیت ردیابی داده‌ها و پاسخگویی دست یابند.
