سیستم نظارت بر یو پی اس Acrel: حفاظت از تداوم برق و قابلیت اطمینان شما

22 12, 2025

یو پی اس چیست؟

UPS (منبع برق اضطراری) یک دستگاه منبع تغذیه اضطراری است که عملکردهای تبدیل برق، ذخیره انرژی و کنترل را یکپارچه می کند - یک سیستم حفاظت از توان جامع که شامل می شود. یکسو کننده ها، اینورترها، باتری ها، کلیدهای استاتیک و مدار کنترل س

عملکرد اصلی آن شامل دو جنبه کلیدی است:

اول، زمانی که برق شهری نرمال است، اختلالات شبکه مانند نوسانات ولتاژ، نوسانات ولتاژ، و هارمونیک ها را فیلتر می کند و توان پایدار و تمیز را به بارها می دهد.

دوم، پس از قطع برق، به طور یکپارچه به انرژی ذخیره شده در باتری (زمان تعویض یو پی اس آنلاین <10 میلی ثانیه) تغییر می کند تا از خراب شدن تجهیزات بار و از بین رفتن داده ها جلوگیری کند.

توضیح مهم: یک یو پی اس ≠ فقط یک باتری! باتری صرفاً "جزء ذخیره انرژی" است که فقط مسئول ذخیره انرژی الکتریکی است. یک سیستم UPS کامل به عملیات هماهنگ ماژول های اصلی از جمله اصلاح، وارونگی و سوئیچینگ برای انجام ماموریت حفاظت از توان خود نیاز دارد.

توپولوژی های اصلی UPS و تفاوت های اصلی:

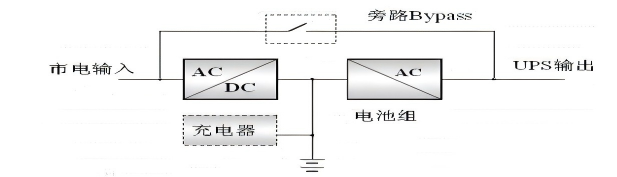

• یو پی اس آنلاین: بارگیری مداوم را از طریق اینورتر با زمان انتقال صفر انجام می دهد و بالاترین کیفیت برق را ارائه می دهد. ایده آل برای کاربردهای حیاتی مانند کنترل صنعتی، امکانات پزشکی و مراکز داده (سناریوهای هدف اصلی).

UPS آنلاین بدون در نظر گرفتن وضعیت ولتاژ شبکه، برق AC بار را از طریق مدار اینورتر تامین می کند و اینورتر را همیشه فعال نگه می دارد. در هنگام قطع، بلافاصله انرژی ذخیره شده باتری را به برق AC برای بار تبدیل می کند و به انتقال بدون وقفه دست می یابد.

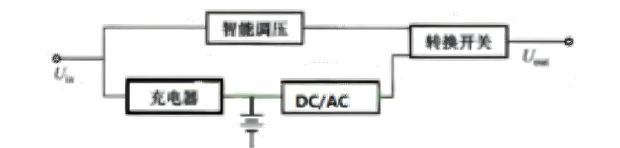

• UPS آماده به کار: به طور مستقیم برق شهری را در شرایط عادی تامین می کند و اینورتر را فقط در زمان قطعی با زمان انتقال ده ها میلی ثانیه فعال می کند. مناسب برای بارهای غیر بحرانی مانند کامپیوتر و روتر.

1. شارژر: باتری را در طول کارکرد معمولی برق شارژ می کند و به صورت شناور شارژ می کند.
2. اینورتر DC/AC: در صورت وجود ابزار غیرفعال می ماند. در هنگام قطع، برق DC (از باتری) را به برق AC برای بارها، با شکل موج خروجی شامل موج مربع، موج شبه مربع یا موج سینوسی تبدیل می کند.
3. سوئیچ انتقال: برق ورودی را در طول عملیات عادی به بارها متصل می کند. برق را قطع می کند و اینورتر را در هنگام قطع برق وصل می کند تا بارهای برق را ادامه دهد.
4. تنظیم کننده ولتاژ اتوماتیک: ولتاژ خروجی را در صورت وجود برق تنظیم و تثبیت می کند.

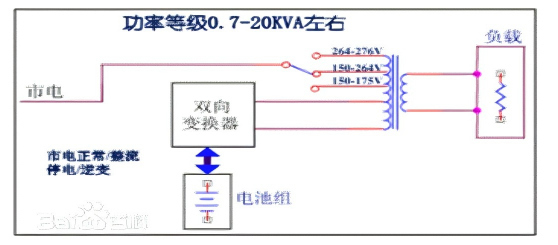

• UPS Line-Interactive: تنظیم ولتاژ جزئی را با زمان انتقال بین انواع آنلاین و آماده به کار ارائه می دهد. مناسب برای محیط های اداری کوچک

در طول کارکرد معمولی برق شهری، از طریق تنظیم هوشمند ترانسفورماتور تغییر دهنده شیر، برق بهبود یافته را برای بارها تامین می کند، در حالی که اینورتر در حالت معکوس برای شارژ باتری کار می کند. در هنگام قطع، بارها به طور کامل توسط انرژی باتری از طریق اینورتر تغذیه می شوند. این مبدل دو طرفه هم به عنوان اینورتر و هم به عنوان شارژر عمل می کند.

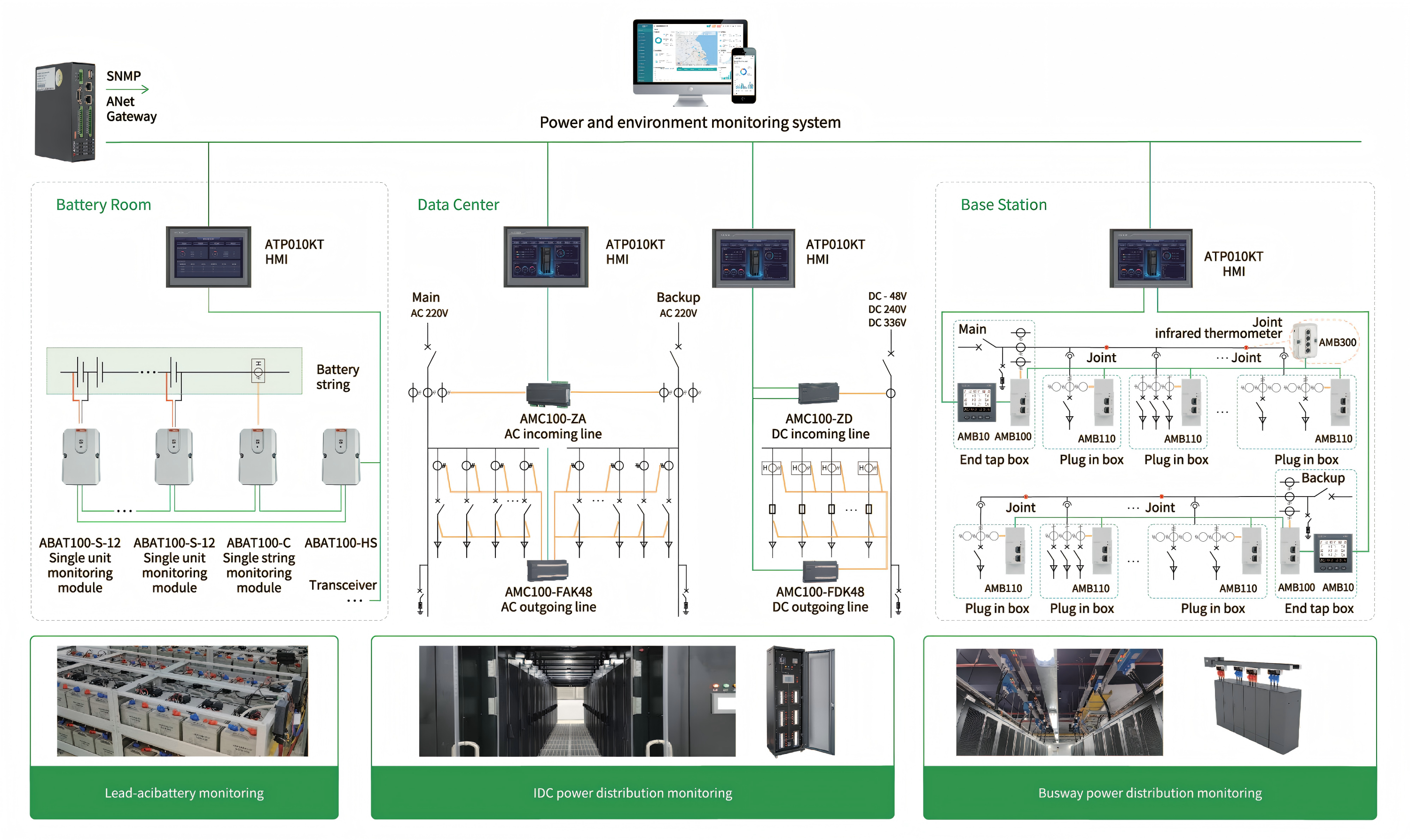

راه حل های Acrel:

مانیتورینگ باتری

• نظارت آنلاین 24/7 برای تشخیص زودهنگام سلول های تخریب شده عملکرد
• سه محدوده ولتاژ موجود: پیکربندی‌های 2 ولت، 6 ولت، 12 ولت برای سازگاری با اکثر انواع باتری
• نظارت بر ولتاژ، مقاومت داخلی و دمای الکترود منفی در هر سلول
• نصب پلاگین و بازی - سیم کشی ساده قطب به قطب نیازی به آموزش تخصصی ندارد

• نظارت آنلاین 24/7 جریان شارژ/دشارژ و دمای محیط
• دارای ایزوله نوری و پشتیبانی از پروتکل MODBUS برای ادغام یکپارچه با سیستم های نظارت شخص ثالث
• قابلیت اطمینان بالا و عملکرد پایدار را ارائه می دهد

مترهای DC
